Телескопические стойки для опалубки: виды, характеристики, применение

Телескопические стойки для опалубки - это регулируемые опоры, применяемые для поддержки перекрытий при монолитном строительстве. Мы производим пять серий: SOTO, STR, ST, ST+, D+. Они различаются толщиной стенки, несущей способностью и максимальной высотой (до 4,9 м). Все нагрузки в таблицах указаны для максимально выдвинутого положения стойки. Выбор зависит от нагрузки и высоты объекта.

Телескопическая стойка - основной элемент опалубки перекрытий. Она воспринимает вес бетона, арматуры, опалубки и технологических нагрузок, передавая его на основание. От её прочности и правильного подбора зависит безопасность и сроки строительства.

Мы производим телескопические стойки с 2001 года. В этой статье - только технические данные из наших паспортов. Без воды и общих слов.

Что такое телескопическая стойка и где применяется?

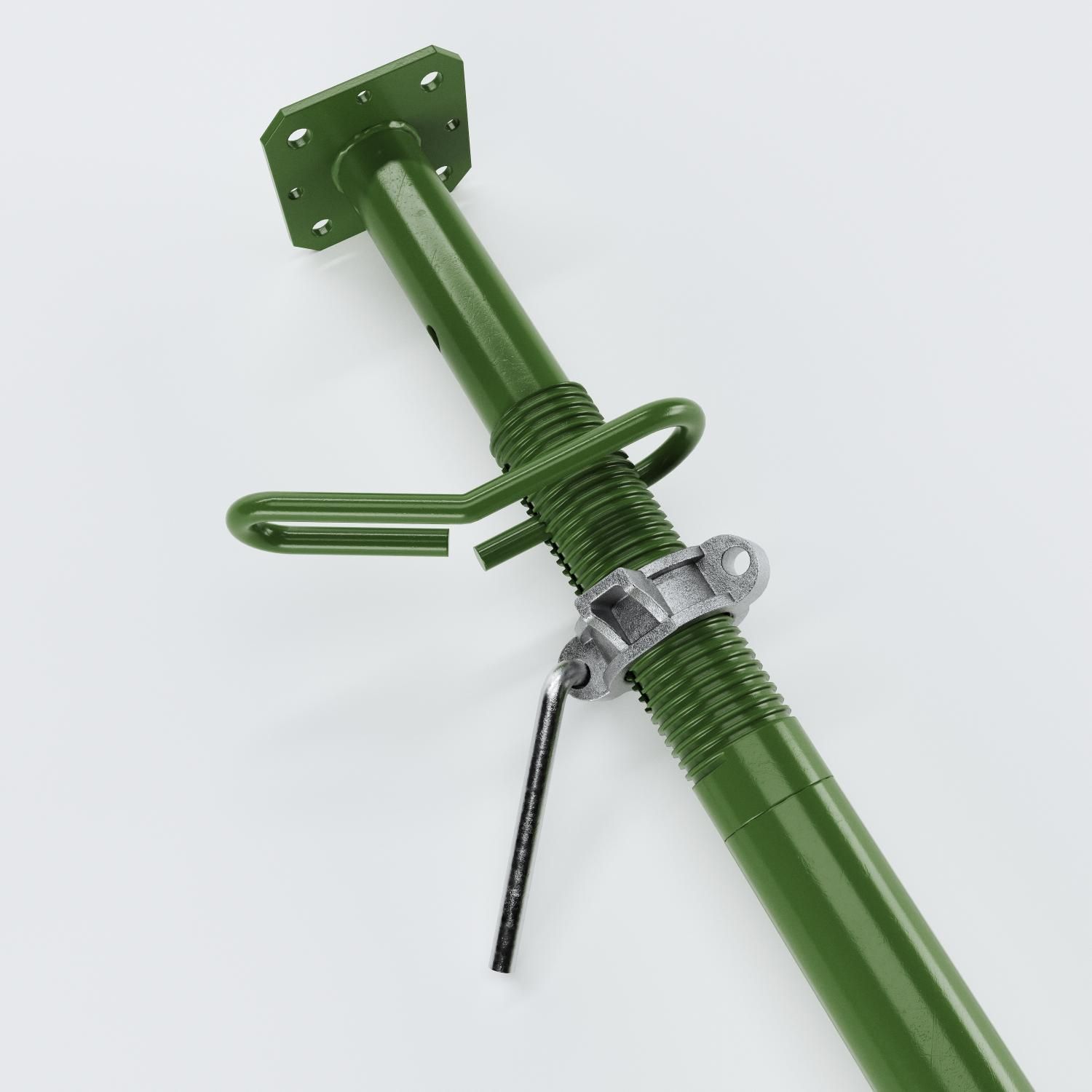

Телескопическая стойка - это временная вертикальная опора, состоящая из двух стальных труб разного диаметра. Внутренняя труба выдвигается из наружной и фиксируется крюком. Точная регулировка высоты выполняется резьбовой гайкой.

Применение: возведение монолитных перекрытий жилых, коммерческих и промышленных зданий. Стойки устанавливаются на треноги, сверху монтируются унивилки, на которые укладываются балки и фанера.

Область применения: высота этажа до 4,9 метра (в зависимости от серии и индекса высоты).

Виды телескопических стоек

Мы выпускаем пять серий. Они отличаются толщиной стенки труб, размерами опорной пяты, диаметром крюка и, как следствие, несущей способностью.

SOTO - облегчённая серия для стандартных перекрытий. Наружная труба Ø60×1,5 мм, внутренняя Ø51×1,8 мм. Опорная пята 100×100×3 мм. Крюк 12 мм. Вес гайки 510 г. Максимальная нагрузка (в максимально выдвинутом положении): от 1300 до 2000 кг.

STR - усиленный вариант с повышенной надёжностью. Наружная труба Ø60×1,8 мм, внутренняя Ø51×2,25 мм. Опорная пята 100×100×4 мм. Крюк 12 мм. Вес гайки 510/670/800 г. Нагрузка (в максимально выдвинутом положении): от 1300 до 2200 кг.

ST - стойки с превосходным сочетанием цены и характеристик. Наружная труба Ø60×2,0 мм, внутренняя Ø51×2,5 мм. Опорная пята 100×100×4 мм. Крюк 12 мм. Вес гайки 670/800 г. Нагрузка (в максимально выдвинутом положении): от 1200 до 2200 кг.

ST+ - усиленная версия серии ST. Наружная труба Ø60×2,0 мм, внутренняя Ø51×2,5 мм. Опорная пята 120×120×5 мм. Крюк 14 мм. Вес гайки 670/800 г. Нагрузка (в максимально выдвинутом положении): от 1200 до 2200 кг.

D+ - флагманская серия для максимальных нагрузок. Наружная труба Ø60×3,0 мм, внутренняя Ø51×3,0 мм. Опорная пята 120×120×6 мм. Крюк 14 мм. Вес гайки 670/800 г. Нагрузка (в максимально выдвинутом положении): от 1500 до 3000 кг.

Основные технические характеристики телескопических стоек

Важно: все нагрузки в таблице указаны для максимально выдвинутого положения стойки. Это самая нагруженная конфигурация, когда стойка выдвинута на полную высоту. Если стойка работает на меньшем выдвижении, её несущая способность выше указанной. Например, стойка D+ 31 (высота 3,1 м) держит 3000 кг. Если она работает на высоте 2,5 м, нагрузка будет больше 3000 кг.

Комплектующие для телескопических стоек

Для монтажа опалубки перекрытий используются унивилки и треноги.

Унивилка крепится в верхнем торце стойки и обеспечивает опору и фиксацию продольных двутавровых балок. Мы производим четыре вида:

• SOTO - сталь Ст3пс 1,35 мм, опорная плита 3,0 мм, масса 1,01 кг.

• ST - сталь Ст3пс 1,55 мм, плита 3,0 мм, масса 1,26 кг.

• C+ - сталь Ст3пс 3,0 мм, плита 4,0 мм, масса 2,28 кг.

• Корона - сталь Ст3пс 3,0 мм, масса 0,84 кг.

Тренога - вспомогательное приспособление для удержания стойки в вертикальном положении. Выпускаем три модели:

• Тренога 20х20х1,0 мм - косынка 2,5 мм, масса 2,92 кг.

• Тренога ST - труба 25×25×1,2 мм, косынка 4,0 мм, масса 4,4 кг.

• Тренога 20х20х1,0 мм - косынка 2,5 мм, масса 3,34 кг, порошковое покрытие RAL 5005.

Как выбрать телескопическую стойку для опалубки

1. Определите высоту перекрытия. Выберите индекс высоты, соответствующий вашей рабочей высоте (например, для 3,7 м - индекс 37).

2. Определите нагрузку. Посмотрите в таблице характеристик нагрузку для выбранной серии и индекса. Она указана для максимально выдвинутого положения. Если стойка работает на меньшей высоте, нагрузка будет выше.

3. Выберите серию. Для лёгких перекрытий (до 200 мм) достаточно SOTO или STR. Для средних нагрузок - ST или ST+. Для тяжёлых - D+.

4. Подберите комплектующие. Унивилка и тренога должны соответствовать серии стойки. Например, для D+ подойдёт унивилка C+ или Корона, тренога ST.

Преимущества наших телескопических стоек

• Трубы изготовлены в строгом соответствии с ГОСТ.

• Порошковое покрытие 80-100 микрон - защита от коррозии.

• Все нагрузки подтверждены сертификатами и испытаниями.

• Пять серий - можно подобрать под любой объект.

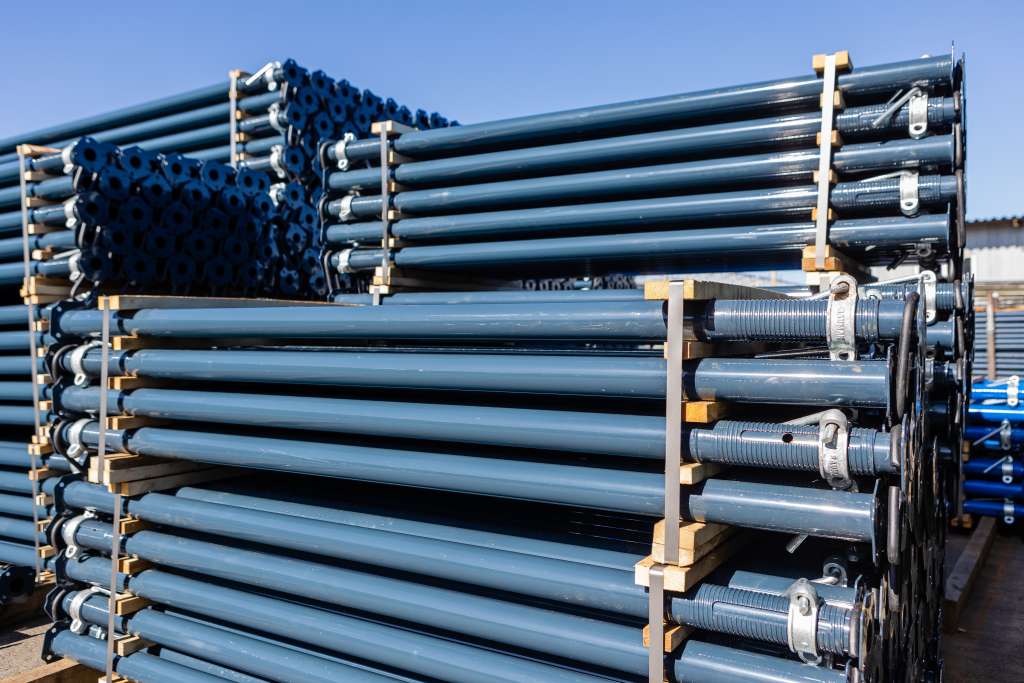

• Наличие на складе - быстрая отгрузка.

FAQ

Вопрос: Какая максимальная высота у телескопических стоек?
Максимальная высота - 4,9 метра (индекс 49). Для больших высот используйте рамную опалубку или Cup-Lock.

Вопрос: В каком положении указаны нагрузки в таблице?
Все нагрузки указаны для максимально выдвинутого положения стойки. Если стойка работает на меньшей высоте, её несущая способность выше.

Вопрос: Чем отличаются серии SOTO и D+?
SOTO - облегчённая серия (толщина стенки 1,5/1,8 мм), D+ - флагманская (3,0/3,0 мм). D+ выдерживает до 3000 кг (в максимально выдвинутом положении), SOTO - до 2000 кг.

Вопрос: Можно ли использовать стойки без треноги?
Тренога нужна для удержания стойки в вертикальном положении до монтажа балок. Без неё стойка может упасть.

Вопрос: Какую унивилку выбрать для стоек ST?
Для стоек ST подойдёт унивилка ST или SOTO. Для тяжёлых серий - C+ или Корона.

Вопрос: Нужен ли проект для установки стоек?
Да. Количество и схема установки определяются проектом производства работ.

Телескопические стойки - ключевой элемент опалубки перекрытий. Мы производим пять серий, чтобы вы могли подобрать оптимальное решение под конкретный объект. Все характеристики подтверждены документами.

Запросите расчёт у наших инженеров - мы поможем подобрать стойки и комплектующие под ваш объект.
