Пружинный зажим: расчет TCO и скрытая цена дешёвых аналогов

Пружинный зажим - механическая клипса (лягушка) для фиксации щитов опалубки стен, ростверков, фундамента и колонн. Фиксация выполняется на стальную арматуру диаметром от 6 до 10 мм без использования стяжных винтов и ПВХ-трубок.

Завод ООО «БАУМАК» выпускает сертифицированные зажимы базовых серий (KV, KV+) и профессиональных серий (ST, H, Z и их усиленные модификации). Изделия оснащаются закаленным язычком толщиной 6 мм и рассчитаны на нормативную нагрузку от 2000 кгс (KV) до 4000 кгс (Z+). Расчет совокупной стоимости владения (TCO) показывает: при разнице в первоначальной закупке около 15 рублей оригинальный зажим с ресурсом 100+ циклов обходится в 16 раз дешевле кустарного аналога в расчете на один цикл бетонирования.

Иллюзия «экономии». Почему закупка по минимальной цене убыточна?

На этапе тендера сметный бюджет часто оценивают по разовому чеку. Сравнение коммерческих предложений выглядит так:

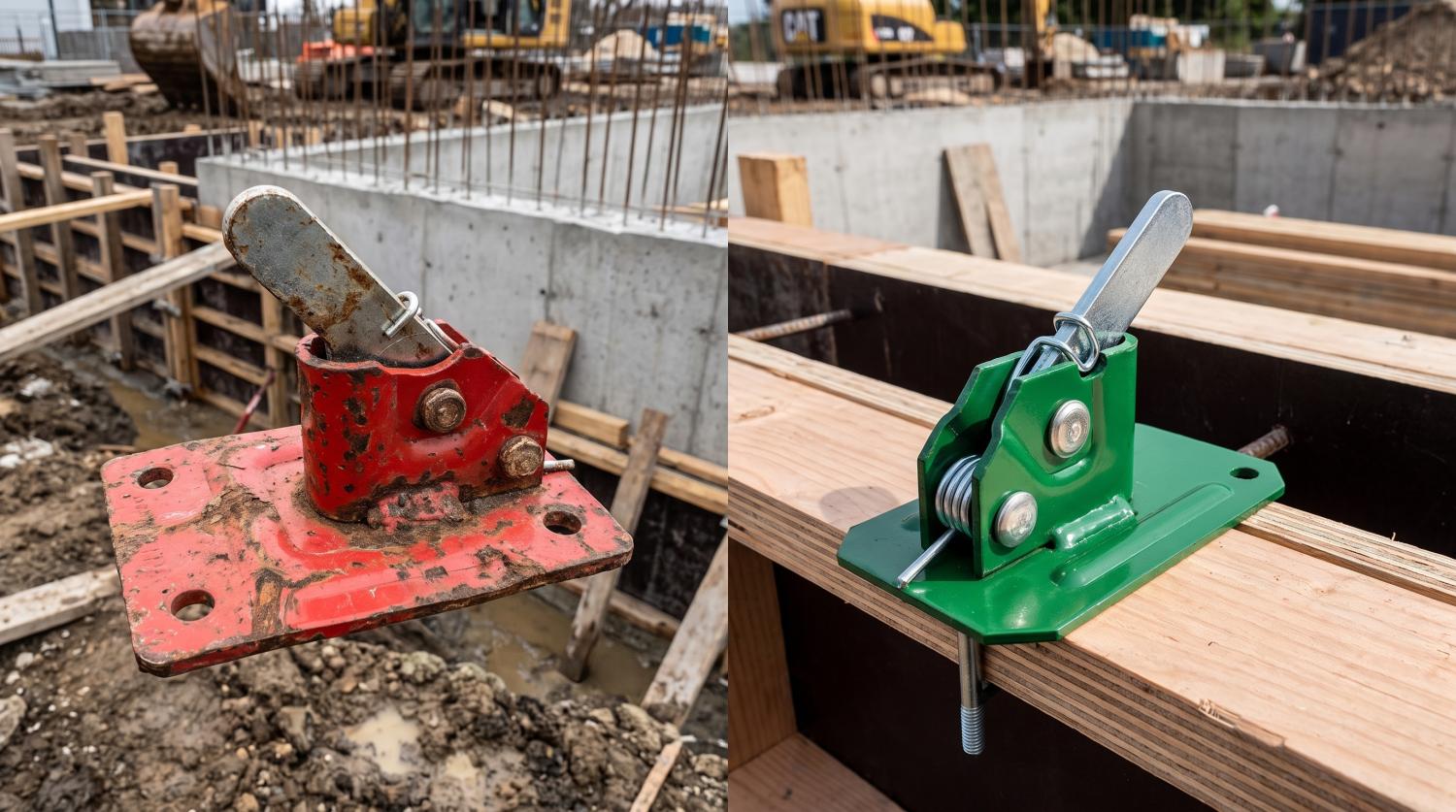

• Кустарный зажим (сырой металл 2.0 мм, без закалки) - ~55-65 рублей.

• Заводской зажим Baumak (закаленный язычок, основание до 3.5 мм) - ~65-85 рублей.

Разница в 15 рублей на закупке партии в 1000 штук создает видимость «экономии» 15 000 рублей. Однако эта выгода исчезает при первой же подаче смеси бетононасосом.

Кустарные производства снижают себестоимость за счет трех технологических компромиссов:

• Использование сырого тонколистового проката (2.0 мм): Корпус отгибается и теряет геометрию под динамическим ударом смеси.

• Отказ от термообработки язычка: Зубцы изготавливаются из мягкой стали и сглаживаются при первых же нагрузках.

• Уменьшенная площадка основания: Малая площадь опорной пластины продавливает ламинированную фанеру щита.

Скрытые убытки на объекте. Реальная стоимость дешёвого крепежа

При заполнении опалубочной карты гидростатическое и динамическое давление бетона передается через фанеру на арматурный стержень. Некондиционный зажим выбывает из строя по одному из сценариев:

1. Смятие зубьев язычка: Сырая сталь сглаживается, замок теряет сцепление и соскальзывает по арматуре.

2. Раскрытие корпуса: Тонкостенная клипса деформируется, соосность заклепок нарушается, зажим полностью размыкается.

3. Отхождение щита: Бетон выливается наружу, геометрия монолитного узла рушится.

Структура расходов при единичной аварии:

• Простой техники и бригады: Остановка бетононасоса и автобетоносмесителей - от 50 000 до 150 000 рублей за смену.

• Аварийные работы: Вторичная очистка армокаркаса, демонтаж и повторная сборка опалубочной карты.

• Срубка бетона: Алмазная зачистка и срубка наплывов бетона после высыхания - от 30 000 рублей за каждый погонный метр стены.

Формула TCO: математический расчет стоимости эксплуатации

Для объективной оценки затрат инженеры ПТО и руководители закупок используют формулу совокупной стоимости владения (Total Cost of Ownership):

TCO = (Затраты на закупку + Затраты на ремонт и замены + Убытки от простоя) / Фактическое количество циклов

Расчет затрат на 100 циклов бетонирования:

1. Кустарный зажим (~60 рублей):

• Фактический ресурс: 3-5 заливок (зубья сминаются, корпус деформируется).

• Потребность на 100 циклов: не менее 20 зажимов на одну точку.

• Совокупные затраты на закупку: 60 руб. * 20 = 1200 рублей.

• Стоимость одного цикла эксплуатации: 12 рублей (без учета риска простоя и брака).

2. Заводской зажим Baumak (~75 рублей):

• Паспортный ресурс: 100+ циклов при безаварийной работе.

• Потребность на 100 циклов: 1 зажим.

• Совокупные затраты на закупку: 75 рублей.

• Стоимость одного цикла эксплуатации: 0,75 рубля.

Заводской зажим Baumak обходится строительной компании в 16 раз дешевле за один куб уложенного бетона благодаря высокому ресурсу металла и отсутствию аварийных срывов.

Инженерные стандарты Baumak

Завод ООО «БАУМАК» выпускает линейку пружинных зажимов, перекрывающую любые задачи монолитного строительства:

Серия KV и KV+:

• Зажим KV: Основание 70x105 мм (толщина 2.5 мм), клипса 2.5 мм, язычок 6 мм, допустимая нагрузка 2000 кгс.

• Зажим KV+ (усиленный): Приварная косынка на 4 сварочных шва, допустимая нагрузка 2200 кгс.

Профессиональные серии ST, H, Z:

• Серия ST / ST+: Толщина основания 3.0 мм, клипса 2.5 мм, закаленный язычок 6 мм. Нагрузка: 2300 кгс / 2500 кгс.

• Серия H / H+: Толщина основания 3.0 мм, усиленная клипса 3.5 мм, закаленный язычок 6 мм. Нагрузка: 2700 кгс / 3000 кгс.

• Серия Z / Z+ (Усиленная): Толщина основания 3.5 мм, клипса 3.5 мм, закаленный язычок 6 мм. Нагрузка: 3500 кгс / 4000 кгс.

Ключевые конструктивные узлы:

• Закаленный язычок 6 мм: Изготавливается из высокопрочной стали с термической обработкой. Зубцы надежно фиксируют арматуру Ø6-10 мм без истирания.

• Приварная косынка на 4 шва: В версиях со знаком «+» стальное ребро жесткости гасит динамический удар и исключает разгибание корпуса.

• Отверстия Ø7 мм: Предназначены для временной фиксации зажима гвоздем или саморезом на опалубочном щите перед натяжением.

• Заводская гарантия: 6 месяцев с даты отгрузки при соблюдении правил эксплуатации.

Регламент расчета арматуры и монтажа

Для сохранения паспортной несущей способности узла монтаж выполняется строго по заводской инструкции:

1. Расчет длины арматурного прута: Длина = Ширина конструкции + Толщина опалубки + 300 мм

2. Нормативный вылет: Арматура Ø6-10 мм должна выступать за пределы щита не менее чем на 15 см (150 мм) с каждой стороны для надежного зацепления натяжным ключом.

3. Безаварийный демонтаж: Для снятия зажима наносится один легкий удар молотком строго по отжимному язычку. Удары по клипсе и корпусу категорически запрещены.

Покупка зажимов Baumak - это инвестиция в прогнозируемость монолитного процесса и защиту бюджета от кассовых разрывов. Заводские зажимы с закаленным язычком 6 мм и приварной косынкой гарантируют сохранение проектной геометрии опалубки при любых нагрузках.

Запросить расчет потребности зажимов под проект производства работ (ППР) можно в отделе продаж и конструкторском бюро ООО «БАУМАК»:

Телефон: 8 800 777 30 26

✉️ E-mail: info@baumak.ru

Каталог: www.baumak.ru
