Пружинный зажим для фундамента, колонн и стен. Есть ли разница в монтаже?

Есть ли разница в монтаже пружинного зажима для фундамента, колонн и стен?

Да. Разница не в самой технологии установки - она одинакова для всех конструкций. Разница в шаге установки зажимов и выборе модели по нагрузке. Для колонн шаг минимальный (около 40 см), для стен - больше (до 60 см), для массивных фундаментов нужны зажимы повышенной несущей способности. Тип конструкции определяет, как часто ставить зажимы и какую модель выбрать.

Пружинный зажим - универсальный крепёжный элемент. Он работает одинаково: цепляется за арматуру и стягивает щиты опалубки. Технология монтажа тоже одинаковая - неважно, заливаете вы фундамент, колонну или стену.

Но есть нюанс. Разные конструкции создают разную нагрузку на опалубку. И от этого зависит, как часто ставить зажимы и какую модель выбрать.

В этой статье - разбор различий для трёх типов конструкций. Без сложных формул, но с пониманием физики процесса.

Что общего в монтаже для всех конструкций?

Технология установки пружинного зажима одинакова везде. Вот последовательность из нашего паспорта:

1. В парные отверстия щитов устанавливается арматура диаметром 6-10 мм. Она должна выходить за пределы щита не менее чем на 15 см с каждой стороны.

2. Отжав язычок, зажим надевается на арматуру с обеих сторон опалубки.

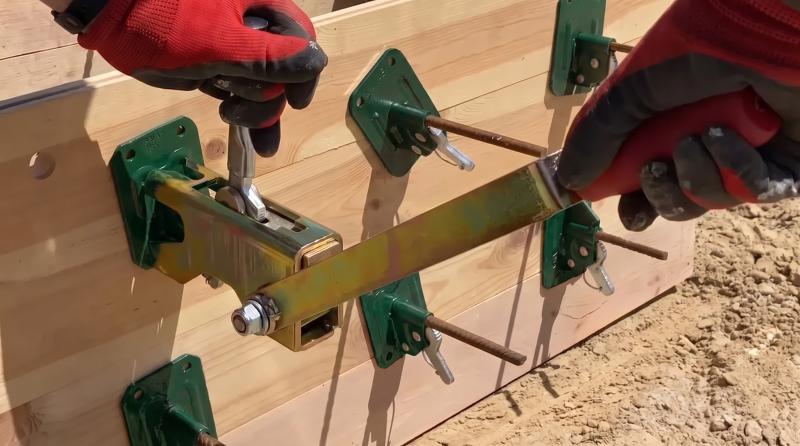

3. С одной стороны устанавливается обжимной ключ и продвигается до упора.

4. Малым рычагом ключ фиксируется на арматуре, большим - вытягивается арматура, обтягивая замок. Второй зажим обжимается автоматически.

5. Для демонтажа достаточно слегка ударить по язычку молотком и снять зажим.

Этот порядок одинаков для фундамента, колонн и стен. Разница - в параметрах установки.

Что различается: шаг и модель зажима

Шаг установки - это расстояние между зажимами по высоте и по длине конструкции. Чем больше давление бетона, тем чаще нужно ставить зажимы.

Модель зажима - определяется по максимальной нагрузке. У нас восемь моделей: от KV (2000 кг) до Z+ (4000 кг).

Вот как это работает для разных конструкций.

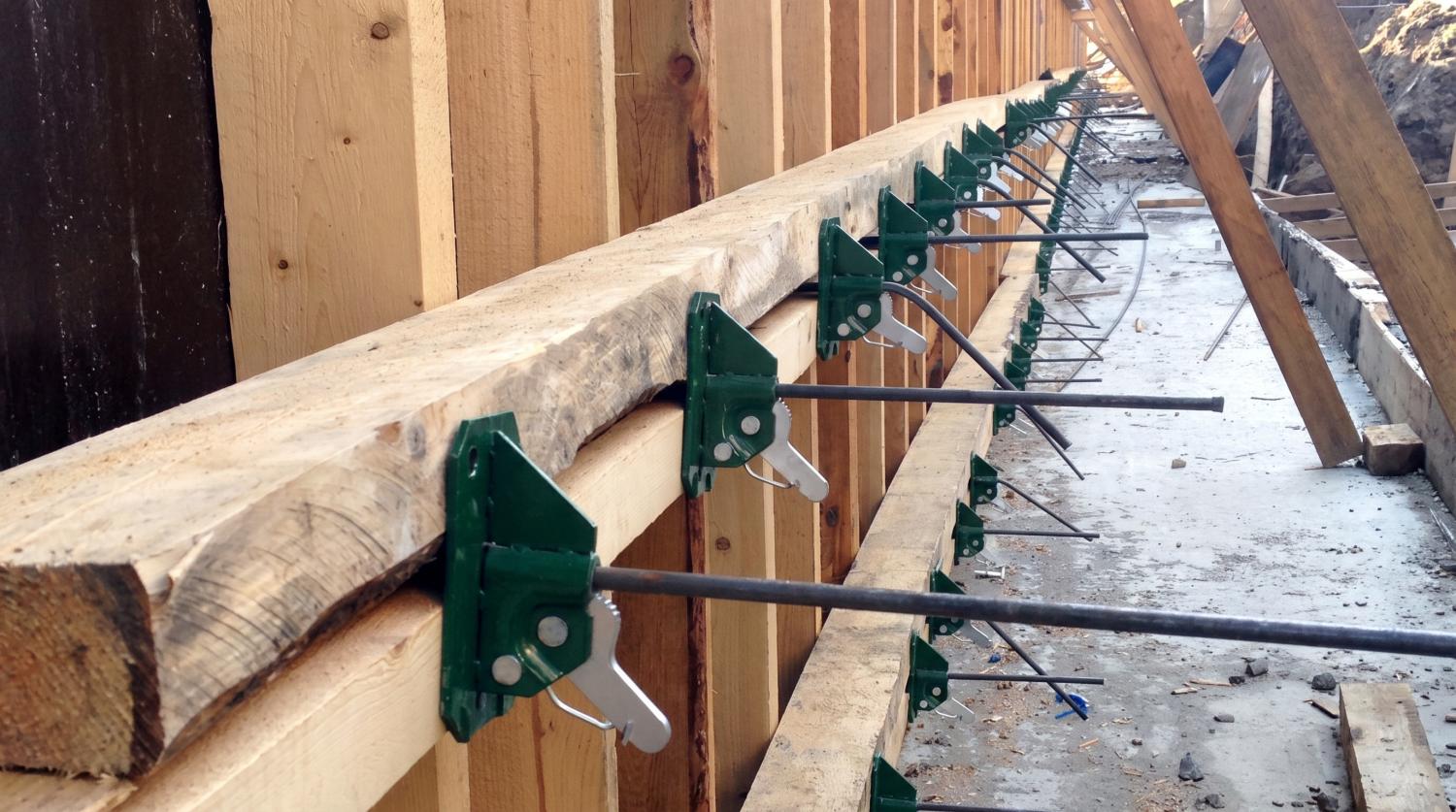

Монтаж зажимов на фундамент

Особенность конструкции: массивный, большой объём бетона, высокое давление на нижнюю часть опалубки.

Что это значит для монтажа:

• Нагрузка выше. Фундамент заливается большим объёмом, давление бетона значительное.

• Нужны зажимы повышенной несущей способности. Для массивных фундаментов подойдут модели H, H+, Z или Z+ (2700–4000 кг).

• Шаг по высоте сокращается. Чем ниже точка, тем выше давление. В нижней части фундамента зажимы ставятся чаще.

Рекомендация: для ленточных фундаментов небольшой высоты может хватить ST или ST+. Для массивных конструкций - только усиленные модели.

Монтаж зажимов на колонны

Особенность конструкции: небольшая площадь сечения, высокая концентрация нагрузки, густое армирование.

Что это значит для монтажа:

• Шаг минимальный. Около 40 см по высоте. Это связано с тем, что давление бетона в узкой опалубке распределяется более интенсивно.

• Зажимы ставятся часто. На колонну высотой 3 метра может понадобиться 7-8 рядов зажимов.

• Важна точность. Перекос зажима на колонне критичен - конструкция узкая, люфт быстро приводит к деформации.

• Модель зависит от сечения. Для стандартных колонн достаточно ST или ST+. Для густоармированных, с большим сечением - H или Z.

Рекомендация: для колонн шаг - не более 40 см. Если колонна высокая или сечение большое, шаг сокращается ещё больше.

Монтаж зажимов на стены

Особенность конструкции: большая площадь, значительная высота, давление бетона растёт с глубиной.

Что это значит для монтажа:

• Шаг по высоте - до 60 см. Для стен это стандартный параметр.

• В нижней части стены шаг сокращается. Давление бетона максимально внизу. Там зажимы ставятся чаще.

• Модель - по толщине стены. Для стен толщиной до 40 см достаточно ST или ST+. Для более толстых стен или большой высоты - H или Z.

• Важна равномерность. Зажимы должны стоять на одном уровне по всей длине стены. Иначе нагрузка распределяется неравномерно.

Рекомендация: для стен шаг - 40-60 см. Нижние ряды - чаще. Верхние - реже.

Сравнительная таблица

Типичные ошибки при монтаже на разных конструкциях

Ошибка 1. Одинаковый шаг для всех конструкций

Если ставить зажимы на колонну с шагом «как на стену» - их не хватит. Давление в узкой опалубке выше. Колонна может «поплыть».

Ошибка 2. Слабые зажимы на фундамент

Экономия на модели оборачивается аварией. Для массивных фундаментов берите зажимы с запасом по нагрузке.

Ошибка 3. Неровная установка на стене

Если зажимы стоят с разным шагом или на разной высоте - нагрузка распределяется неравномерно. Где-то перегруз, где-то недогруз.

Ошибка 4. Затяжка без ключа

Это ошибка для любой конструкции. Руками нужного усилия не создать. Зажим не обожмётся до конца и под нагрузкой начнёт «играть».

Ошибка 5. Слишком короткая арматура

Арматура должна выходить за щит не менее чем на 15 см с каждой стороны. Если короче - зажим не зацепится надёжно.

FAQ

Вопрос: Можно ли использовать один и тот же зажим для фундамента, колонн и стен?
Да, если модель по нагрузке подходит для всех этих конструкций. Но для массивного фундамента может понадобиться более мощная модель, чем для стены.

Вопрос: Какой шаг зажимов для колонн?
Около 40 см по высоте. Для высоких колонн или больших сечений - меньше.

Вопрос: Какой шаг зажимов для стен?
40-60 см по высоте. В нижней части стены - чаще, в верхней - реже.

Вопрос: Какую модель выбрать для фундамента?
Для ленточного фундамента небольшой высоты - ST или ST+. Для массивного - H, H+, Z или Z+.

Вопрос: Нужен ли проект для установки зажимов?
Да. Количество и порядок установки зажимов определяются проектом производства работ.

Технология монтажа пружинного зажима одинакова для фундамента, колонн и стен. Разница - в двух параметрах:

• Шаг установки. Для колонн - минимальный. Для стен - больше. Для фундамента - зависит от высоты.

• Модель по нагрузке. Чем массивнее конструкция, тем мощнее нужен зажим.

Если сомневаетесь - обратитесь к нашим инженерам. Мы поможем подобрать модель и шаг установки под ваш объект.
