Рамная опалубка или Cup-Lock. Что выгоднее для перекрытий: расчет TCO и скрытые риски

Спор о том, какую опалубку ставить под перекрытия, часто сводится к закупке самого дешевого варианта. Выбирая наименьшую цену в коммерческом предложении, застройщик рассчитывает сэкономить 10-15% бюджета. На практике такая "экономия" почти всегда приводит к убыткам прямо во время бетонирования.

Дешевое оборудование быстро выстраивает цепочку проблем: тонкостенные трубы гнутся, резьбу на домкратах заклинивает, а при подаче бетона насосом сорванные гайки приводят к проседанию всей конструкции. Результат - простой бригад монолитчиков, который обходится стройке до 150 000 рублей в день на одной захватке.

Завод Baumak предлагает оценивать стоимость опалубки через показатель TCO (Total Cost of Ownership - совокупная стоимость владения). Это реальные расходы за весь срок службы оборудования с учетом его ремонта, скорости сборки и отсутствия простоев.

Ниже на цифрах показано, где выгодно применять рамную опалубку, а где необходима объемная система Cup-Lock.

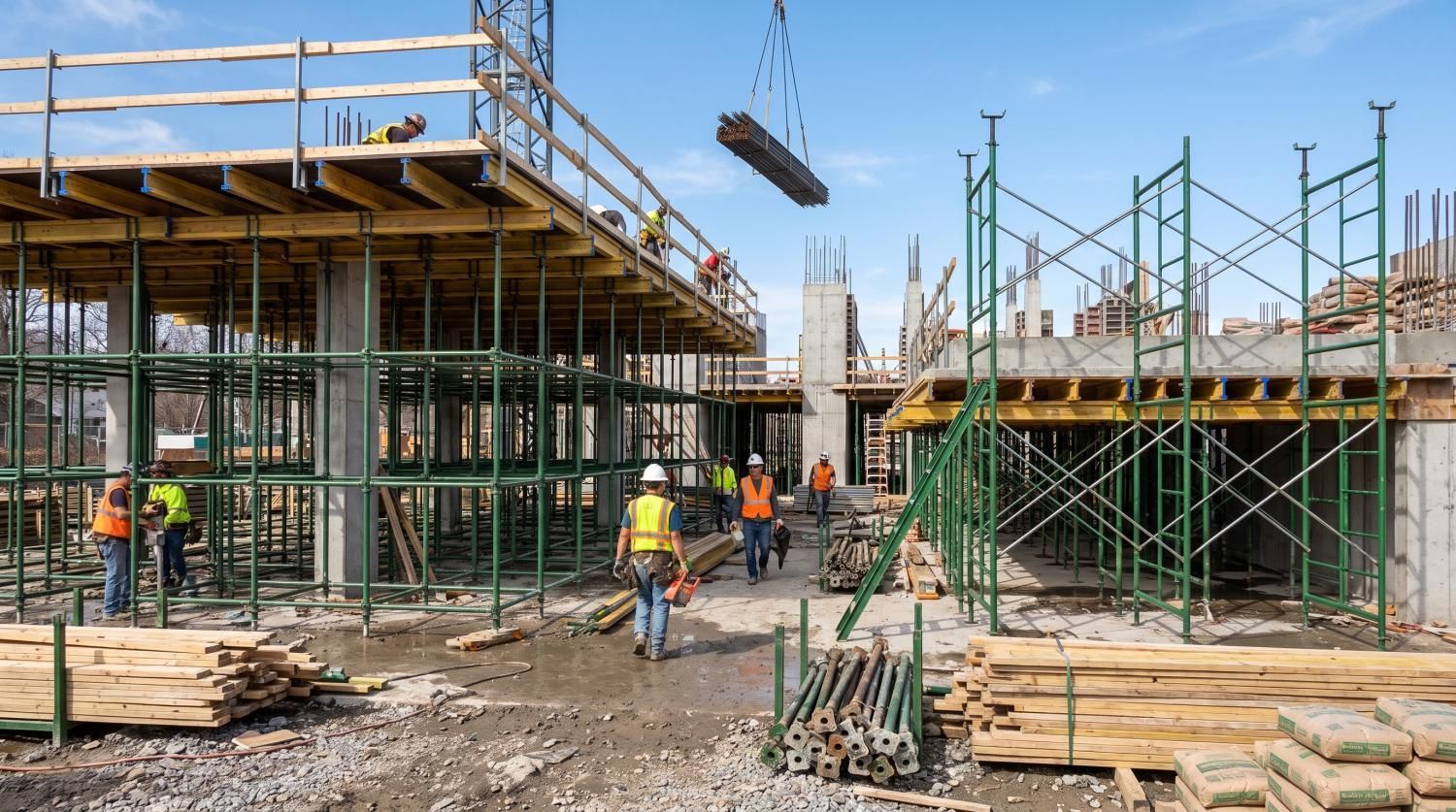

1. Рамная опалубка: быстрая сборка для типовых этажей

Рамная опалубка - это пространственный каркас из сварных рам, которые соединяются между собой диагональными крестовинами на язычковых замках. Геометрия ячейки задана самой рамой, поэтому рабочие собирают каркас быстро и без ошибок.

Завод Baumak выпускает две серии рамных систем:

Стандартная серия (диаметр трубы Ø48 мм)

• Высота бетонирования: под перекрытия высотой до 20 метров.

• Нагрузка: рама выдерживает до 60 кН (6,12 тонны) при шаге ячейки 1,5х1,5 м.

• Конструкция: вертикальные стойки выполнены из стальной трубы Ø48х3,0 мм, горизонтальные элементы - Ø48х2,0 мм, крестовины - Ø25х2,0 мм.

• Стыковка ярусов: рамы соединяются по высоте через квадратные вставки 30х30х2,0 мм. Это исключает люфт и перекосы.

• Домкраты: винтовые пяты и унивилки сделаны из трубы Ø38х4,0 мм с площадочным основанием 5,0 мм. Винт позволяет точно отрегулировать высоту палубы до 880 мм.

Усиленная серия (диаметр трубы Ø60 мм)

• Высота бетонирования: под тяжелые перекрытия высотой до 20 метров.

• Нагрузка: рама выдерживает до 77 кН (7,85 тонны).

• Конструкция: вертикали сделаны из трубы Ø60х3,0 мм, горизонтали - Ø48х3,0 мм, растяжки - Ø32х2,0 мм.

• Усиленный стык: квадратные вставки 40х40х3,0 мм фиксируются сквозными штифтами Ø14 мм.

• Домкраты: винтовая труба Ø48х4,0 мм с увеличенным стальным основанием толщиной 6,0 мм.

Вывод: рамная опалубка лучше всего подходит для жилых домов и гражданских объектов с типовой высотой этажа. Она быстро собирается, легко переставляется краном и выдерживает от 10-15 циклов работы.

2. Объемная опалубка Cup-Lock: для высотных и тяжелых объектов

Когда перекрытие бетонируют на большой высоте или заливают толстую плиту (от 400 мм), рамная опалубка не подходит. На мостах, эстакадах, тоннелях и промышленных объектах применяют объемную чашечную опалубку Cup-Lock.

Преимущества системы Cup-Lock Baumak:

• Высота: безопасное бетонирование перекрытий до 40 метров (и сборка фасадных лесов до 70 м).

• Нагрузка: несущая способность на ось выдерживает до 6200 кгс (60,8 кН) при шаге ригелей по высоте 0,5 м и до 5300 кгс при шаге 1,0 м.

• Кованый чашечный замок: нижняя и верхняя подвижная чашка замка изготавливаются методом горячей ковки из стали. В отличие от хрупкого чугуна, кованая чашка Baumak не трескается от ударов молотком при сборке и выдерживает динамические удары бетона при подаче насосом (до 800 кгс/м²).

• Порошковая окраска: элементы защищены слоем полимерной краски (80-120 микрон) с запеканием в камере. Покрытие защищает металл от цементного молока, не отслаивается при монтаже и обеспечивает ресурс до 300 и более циклов.

3. Сравнение характеристик

4. Как система Cup-Lock сокращает расходы на стройке

Пример расчета на перекрытие площадью 414 м² и толщиной 20 см (объем бетона 82,8 м³):

1. Скорость монтажа: бригада из 4 человек собирает объемную опалубку Cup-Lock за 1,5 дня. Это в 2,3 раза быстрее, чем сборка на телескопических стойках (3,5 дня).

2. Сокращение рабочего цикла: весь цикл бетонирования и демонтажа одной захватки на Cup-Lock занимает 5,5 дней вместо 10. В результате подъемный кран освобождается почти в два раза быстрее.

3. Экономия на зарплате: за 100 рабочих циклов использование Cup-Lock дает экономию фонда оплаты труда бригады около 9,9 млн рублей за счет сокращения рабочих дней.

3 шага к закупке без рисков

Покупка опалубки у посредников или кустарных производств рискованна: есть опасность деформации конструкции под бетоном и проблем с налоговыми вычетами. Завод Baumak производит более 1 млн кв. м опалубки в год и гарантирует полную юридическую и налоговую чистоту сделок.

Схема работы с Baumak:

1. Расчет и раскладка. Вы присылаете чертежи КЖ/АР. Инженеры Baumak рассчитывают точную раскладку элементов под нагрузки вашего объекта без лишних деталей.

2. Прозрачная смета. Мы фиксируем итоговую стоимость и защищаем вас от скрытых переплат за ремонт или докупку деталей.

3. Быстрая отгрузка и шеф-монтаж. Отгружаем комплект со нашего склада.

Закажите бесплатный инженерный расчет раскладки и анализ TCO под ваш проект.

Оставьте заявку на нашем сайте или отправьте ТЗ на почту info@baumak.ru
