Пошаговая инструкция монтажа пружинного зажима на щитовую опалубку

Как правильно установить пружинный зажим на щитовую опалубку?

В парные отверстия щитов устанавливается арматура диаметром 6-10 мм так, чтобы она выходила за пределы щита не менее чем на 15 см с каждой стороны. Затем с обеих сторон опалубки надеваются зажимы. С одной стороны устанавливается обжимной ключ, который фиксируется на арматуре и вытягивает её, обтягивая замок. Второй зажим обжимается автоматически. Для демонтажа достаточно ударить по язычку молотком и снять зажим с арматуры.

Пружинный зажим - простой инструмент. Но неправильная установка сводит на нет все его преимущества. Зажим может соскочить, щиты разойдутся, бетон вытечет.

В этой статье - пошаговая инструкция монтажа зажима на щитовую опалубку. Все шаги соответствуют паспорту изделия. Мы производим зажимы с 2001 года и знаем: если следовать инструкции, конструкция выдержит любую нагрузку.

Что понадобится для монтажа?

Перед началом работ убедитесь, что у вас есть всё необходимое:

• Пружинные зажимы - в нужном количестве.

• Арматурные стержни - диаметром 6-10 мм. Подходит арматура любого профиля и класса, в том числе гладкая.

• Обжимной ключ - для затяжки зажимов. Поставляется отдельно.

• Молоток - для демонтажа.

• Средства индивидуальной защиты - спецодежда, перчатки.

Важно: минимальная длина арматурного стержня должна быть равна размеру бетонируемой конструкции с учётом толщины опалубки плюс 300 мм.

Пошаговая инструкция

Шаг 1. Проверка зажимов перед установкой

Перед монтажом осмотрите каждый зажим. Убедитесь, что:

• Язычок не деформирован.

• Пружинка работает - язычок пружинит.

• Нет трещин на корпусе.

• Нет следов коррозии.

Повреждённый зажим использовать нельзя. Это риск аварии при заливке.

Шаг 2. Установка арматуры в щиты

В соответствующие парные отверстия щитов устанавливается арматура.

Требование: арматура должна выходить за пределы щита не менее чем на 15 см с каждой стороны.

Почему это важно: если арматура слишком короткая, зажим не зацепится за неё должным образом. Если слишком длинная - будет мешать. 15 см с каждой стороны - оптимальный запас.

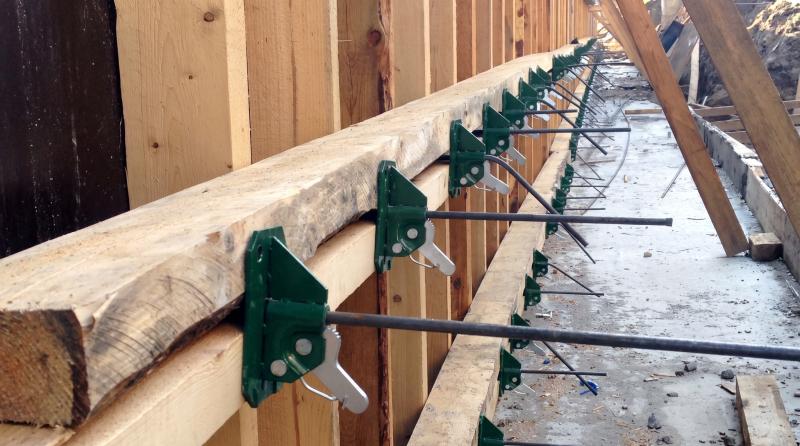

Шаг 3. Установка зажимов на арматуру

Отожмите язычок и наденьте зажим на арматуру с обеих сторон опалубочной системы.

Важно: зажим надевается свободно, без усилия. Если приходится забивать его молотком - что-то не так. Проверьте диаметр арматуры и состояние зажима.

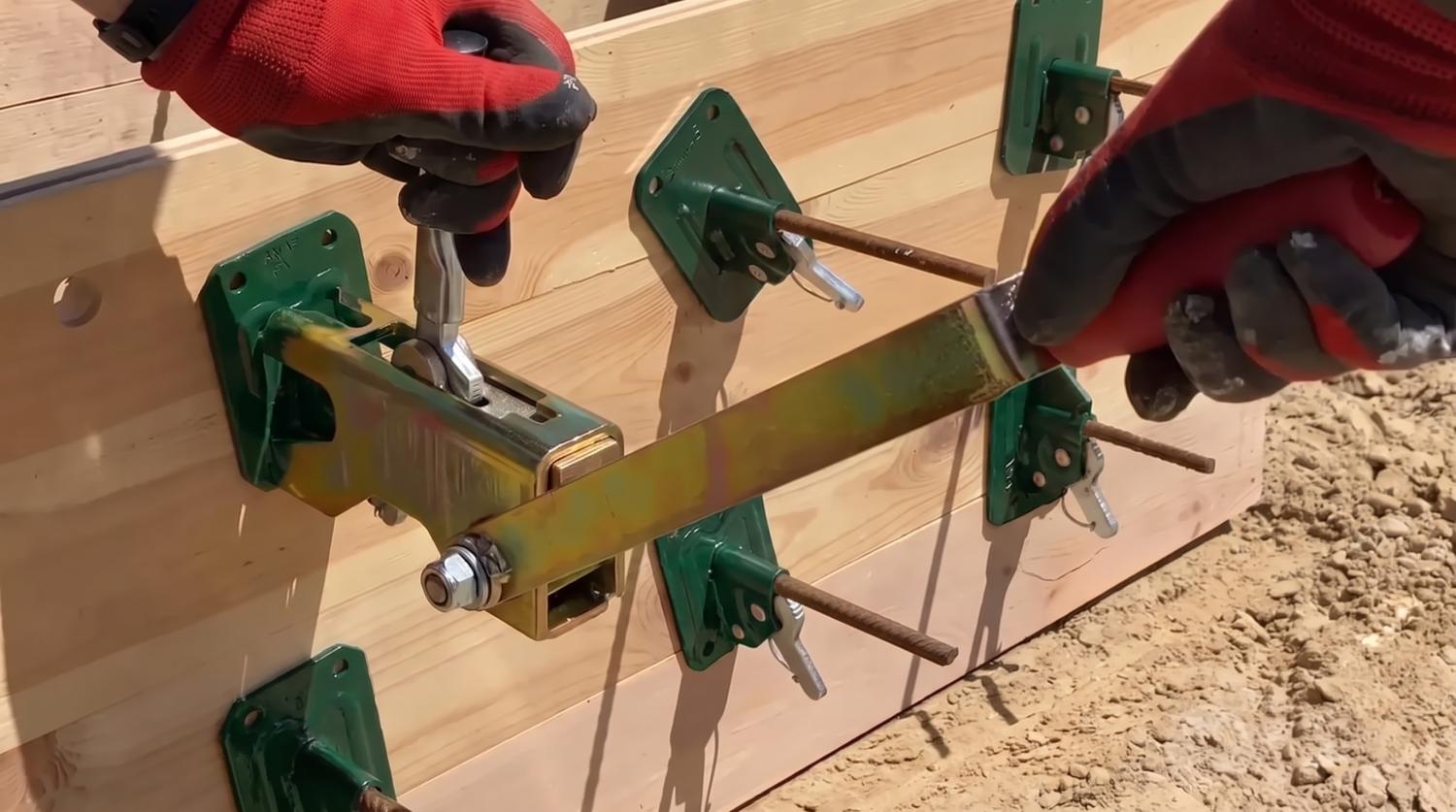

Шаг 4. Установка обжимного ключа

С одной стороны (наиболее удобной для работы) на арматуру устанавливается обжимной ключ и продвигается до упора.

Зачем нужен ключ: руками нужного усилия не создать. Язычок подпружинен - он сопротивляется. Без ключа зажим не обожмётся до конца.

Шаг 5. Фиксация ключа и обжим

С помощью малого рычага обжимной ключ фиксируется на арматуре.

Затем большим рычагом вытягивается арматура - тем самым обтягивая замок.

Что происходит в этот момент: зажим с одной стороны обжимается ключом. Зажим с противоположной стороны обжимается автоматически - за счёт натяжения арматуры.

Шаг 6. Проверка фиксации

После обжима проверьте:

• Оба зажима плотно сидят на арматуре.

• Язычки не разогнуты.

• Арматура не проскальзывает.

• Щиты стянуты плотно, без зазоров.

Демонтаж зажима

Демонтаж производится после отвердевания раствора.

Порядок действий:

1. Слегка ударьте молотком по язычку.

2. Снимите зажим с арматуры.

Важно: удар должен быть лёгким. Не бейте кувалдой - это деформирует язычок и выведет зажим из строя.

Требования безопасности

При монтаже и демонтаже зажимов необходимо соблюдать требования безопасности.

К работам допускаются лица:

• Прошедшие медицинское освидетельствование.

• Имеющие удостоверение о прохождении обучения по технике безопасности.

При выполнении работ:

• Используйте спецодежду.

• Применяйте инвентарную монтажную оснастку.

• Не применяйте тяжёлые инструменты - ломы, кувалды и т.д.

Дополнительно: необходимо выполнить требования СНиП 12.03.2001 «Техника безопасности в строительстве» и ГОСТ 24258-88.

Типичные ошибки при монтаже

Ошибка 1. Затяжка без ключа

Руками нужного усилия не создать. Зажим не обожмёт арматуру до конца. Под нагрузкой он начнёт «играть» и разобьётся.

Ошибка 2. Слишком короткая арматура

Если арматура выходит за пределы щита менее чем на 15 см, зажим не зацепится должным образом. Захват будет ненадёжным.

Ошибка 3. Перекос при установке

Если зажим стоит криво, нагрузка распределяется неравномерно. Одна сторона перегружена - там и трещина.

Ошибка 4. Использование повреждённых зажимов

Трещины, деформации, ржавчина - всё это снижает надёжность. Повреждённый зажим может сломаться при заливке.

Ошибка 5. Сильные удары при демонтаже

Бейте по язычку легко. Сильный удар деформирует язычок, и зажим придётся выбросить.

FAQ

Вопрос: Какая арматура подходит для пружинных зажимов?
Арматура любого профиля и класса, в том числе гладкая, диаметром от 6 до 10 мм.

Вопрос: Какой должна быть длина арматуры?
Минимальная длина - размер бетонируемой конструкции с учётом толщины опалубки плюс 300 мм.

Вопрос: Можно ли затянуть зажим без обжимного ключа?
Нет. Руками нужного усилия не создать. Зажим не обожмётся до конца, и под нагрузкой будет «играть».

Вопрос: Как снять зажим после заливки?
Слегка ударить по язычку молотком и снять зажим с арматуры.

Вопрос: Что делать, если зажим не надевается на арматуру?
Проверьте диаметр арматуры - он должен быть от 6 до 10 мм. Также проверьте состояние зажима - возможно, он повреждён.

Вопрос: Нужен ли проект для установки зажимов?
Да. Количество и порядок установки зажимов определяются проектом производства работ, разработанным специализированной организацией.

Монтаж пружинного зажима - операция простая. Но требует внимания к деталям.

Запомните главное:

• Арматура - 6-10 мм, выходит за щит не менее чем на 15 см.

• Зажим надевается свободно, без усилия.

• Затяжка - только обжимным ключом.

• Демонтаж - лёгкий удар молотком по язычку.

• Повреждённые зажимы - не использовать.

Если сомневаетесь - обратитесь к нашим инженерам. Мы поможем подобрать зажимы и проверить схему установки для вашего объекта.
