Толщина язычка пружинного зажима. Почему 6 мм это не просто цифра?

Почему толщина язычка пружинного зажима 6 мм это важно?

Язычок - подвижный элемент, который захватывает арматуру и фиксирует зажим. При толщине 4-5 мм он разгибается под нагрузкой, зажим соскальзывает, щиты расходятся. При толщине 6 мм язычок не деформируется, надёжно удерживает арматуру и обеспечивает безопасность конструкции. У всех пружинных зажимов «Баумак» толщина язычка - 6 мм.

Когда выбирают пружинный зажим, обычно смотрят на максимальную нагрузку. Это логично - чем больше цифра, тем надёжнее.

Но есть параметр, который часто остаётся без внимания. И от него зависит не меньше, чем от нагрузки. Это толщина язычка.

Язычок - это подвижная деталь зажима, которая цепляется за арматуру и не даёт зажиму соскользнуть. Если он тонкий, никакая заявленная нагрузка не спасёт. Зажим соскочит именно там, где это опаснее всего - при заливке.

В этой статье - разбор того, почему 6 мм - это не маркетинговая цифра, а инженерное решение.

Что такое язычок и как он работает?

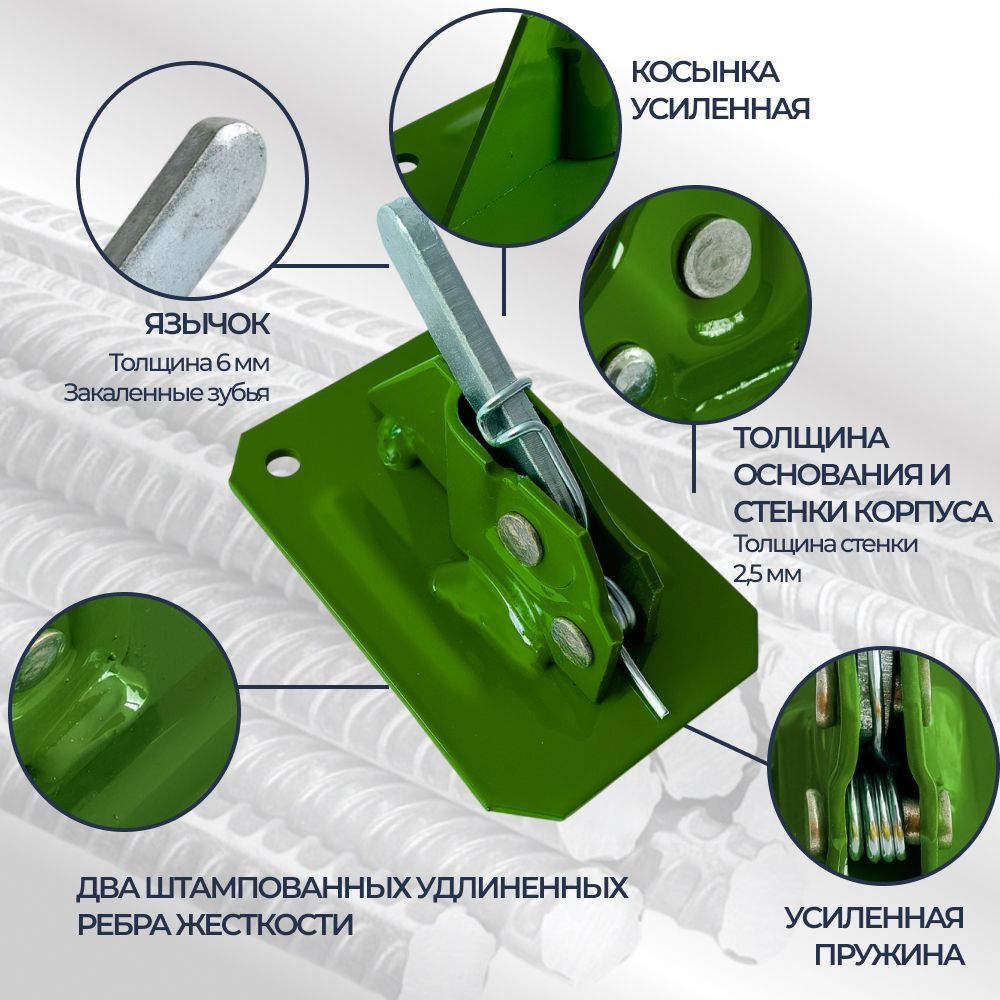

Пружинный зажим (в обиходе - «лягушка», «клипса») стягивает щиты опалубки с помощью арматурных стержней. Конструкция простая:

• Основание - металлическая пластина с отверстиями.

• Клипса (направляющая) - по ней движется язычок.

• Язычок - подвижный зубчатый элемент, который захватывает арматуру.

• Пружинка - создаёт усилие прижима.

• Заклёпки - крепёжные элементы.

Как это работает: арматура проходит сквозь щиты. С обеих сторон надеваются зажимы. Язычок под действием пружины прижимается к стержню и фиксирует его. Зажим держится за счёт силы трения между язычком и арматурой.

Чем сильнее язычок прижат и чем он толще - тем надёжнее захват.

Почему толщина язычка критична

Язычок - самое нагруженное место зажима. На него действует:

• Усилие от пружины - оно прижимает язычок к арматуре.

• Распирающее усилие от бетона - щиты давят наружу, арматура тянет зажимы в разные стороны.

• Ударные нагрузки - при монтаже и демонтаже.

Что происходит при тонком язычке (4-5 мм):

• Разгибание. Под нагрузкой язычок не выдерживает и разгибается. Захват ослабевает. Арматура проскальзывает.

• Соскальзывание. Когда язычок разогнулся, зажим перестаёт держать. Он соскальзывает с арматуры. Щиты расходятся.

• Деформация. Даже если язычок не разогнулся полностью, он может деформироваться. Зажим клинит на арматуре. Снять его без повреждения невозможно.

• Разрушение. При систематических нагрузках в тонком язычке накапливаются микротрещины. И в какой-то момент он ломается.

Что даёт язычок 6 мм:

• Не разгибается. Металла достаточно, чтобы выдержать усилие от пружины и распирающую нагрузку.

• Не соскальзывает. Захват остаётся надёжным на протяжении всего цикла заливки.

• Не деформируется. Зажим снимается без повреждений и может использоваться снова.

• Служит годами. При правильной эксплуатации язычок выдерживает сотни циклов.

Именно поэтому у всех зажимов «Баумак» язычок - 6 мм. Мы не делаем исключений, даже если это дешевле.

Характеристики, подтверждённые документами

 Серия KV (KV+):

• Язычок - 6 мм.

• Нагрузка: KV - 2000 кг, KV+ - 2200 кг.

• Основание - 70×105 мм.

Серия ST, ST+, H, H+, Z, Z+:

• Язычок - 6 мм у всех моделей.

• Нагрузка: ST - 2300 кг, ST+ - 2500 кг, H - 2700 кг, H+ - 3000 кг, Z - 3500 кг, Z+ - 4000 кг.

• Основание - 70×105 мм.

Как видите, толщина язычка не меняется - она всегда 6 мм. Меняется толщина основания и клипсы, чтобы выдержать разную нагрузку. Но язычок остаётся неизменным, потому что именно он отвечает за захват.

Почему производители экономят на язычке?

Причина простая - стоимость металла.

Язычок изготавливается из стального листа. Чем толще лист, тем дороже деталь. Разница между 4 мм и 6 мм - это 50% больше металла. При массовом производстве это существенная экономия.

Но экономия на язычке - это экономия на безопасности. Тонкий язычок может сломаться в самый ответственный момент - при заливке бетона. И тогда последствия будут куда дороже, чем сэкономленные копейки.

Как проверить толщину язычка при покупке?

Первое. Визуальный осмотр. Язычок 6 мм выглядит массивнее, чем 4-5 мм. Он не «гуляет» при нажатии.

Второе. Замер штангенциркулем. Это самый надёжный способ. Замерьте толщину язычка в нескольких местах.

Третье. Проверьте упругость. Нажмите на язычок пальцем. Он должен пружинить, но не прогибаться до основания.

Четвёртое. Запросите паспорт. В нём должна быть указана толщина язычка. Если производитель не указывает этот параметр - это плохой знак.

Пятое. Сравните вес зажима. У качественного зажима вес от 0,26 до 0,4 кг в зависимости от модели. Если зажим слишком лёгкий - металла в нём мало.

Сравнение: язычок 6 мм vs 4–5 мм

Толщина язычка 6 мм (зажимы «Баумак»):

• Не разгибается под нагрузкой.

• Не соскальзывает с арматуры.

• Не деформируется при монтаже и демонтаже.

• Выдерживает сотни циклов.

• Обеспечивает безопасность при заливке.

Толщина язычка 4-5 мм (дешёвые аналоги):

• Разгибается при высокой нагрузке.

• Соскальзывает с арматуры.

• Деформируется, требует замены после 3-5 циклов.

• Не обеспечивает надёжной фиксации щитов.

• Риск аварии при заливке.

FAQ

Вопрос: Можно ли использовать зажим с язычком 4-5 мм для лёгких конструкций?
Можно, но рискованно. При неравномерной нагрузке или перекосе тонкий язычок может разогнуться. Лучше не экономить на безопасности.

Вопрос: Почему у всех моделей «Баумак» язычок 6 мм?
Потому что это минимальная толщина, которая гарантирует надёжный захват арматуры и не деформируется под нагрузкой.

Вопрос: Как отличить оригинальный зажим от подделки?
Замерьте толщину язычка. Если меньше 6 мм - это не оригинал. Также проверьте наличие маркировки и порошкового покрытия.

Вопрос: Что будет, если язычок разогнулся при заливке?
Зажим соскользнёт с арматуры. Щиты разойдутся. Бетон вытечет. Заливку придётся останавливать и переделывать.

Вопрос: Нужен ли специальный ключ для монтажа зажима?
Да, для монтажа и демонтажа рекомендуется использовать обжимной ключ. Он поставляется отдельно.

Толщина язычка - не «мелочь» и не «маркетинг». Это параметр, от которого зависит, выдержит ли зажим нагрузку при заливке.

Запомните:

• Язычок 6 мм - не разгибается, не соскальзывает, не деформируется.

• Язычок 4-5 мм - риск разгибания и аварии.

• У всех зажимов «Баумак» язычок 6 мм.

Если сомневаетесь - замерьте язычок штангенциркулем перед покупкой. Это займёт минуту. А сэкономит нервы и деньги на объекте.

ООО «БАУМАК» - производитель пружинных зажимов с 2001 года. Модели KV, KV+, ST, ST+, H, H+, Z, Z+. Язычок 6 мм у всех моделей.
