Как отличить оригинальный Cup-Lock Baumak от аналога-подделки. Чек-лист снабженца.

Подделка Cup‑Lock. Чек‑лист снабженца. 8 признаков, по которым вычислить фальшивку до оплаты

Вы получаете предложение на опалубку Cup‑Lock. Цена ниже рынка на 10–15%. Поставщик убеждает: «та же сталь, тот же завод, просто без наценки». Снабженец отчитывается об экономии. Прораб принимает металл на площадке. А через месяц начинается кошмар! Чашки не фиксируются, гайки клинят, стойки теряют геометрию, бригада стоит, сроки горят.

Знакомая картина?

Разница между оригиналом и подделкой — это не «чуть хуже». Это разница между предсказуемостью и постоянными проблемами. Между безопасностью и риском обрушения. Между прибылью и скрытым убытком, который в 5–10 раз превышает мнимую экономию.

В этом материале — чек‑лист из 8 пунктов, основанный на технических характеристиках оригинальной системы «БАУМАК». Он поможет вам отличить настоящее изделие от подделки ещё на этапе закупки.

Чек‑лист снабженца: 8 признаков оригинала

1. Труба — по ГОСТу, а не по ТУ

Оригинальные вертикальные и горизонтальные элементы «БАУМАК» изготовлены из трубы, которая строго соответствует ГОСТ. Это гарантирует точный химический состав стали и номинальную толщину стенки:

• вертикальный элемент — труба Ф48 мм, стенка 3 мм;

• горизонтальный элемент — труба Ф48 мм, стенка 2,5 мм.

Подделки почти всегда используют трубу, сделанную по ТУ — с заниженной толщиной стенки и непредсказуемым составом металла. Экономия производителя на трубе даёт ему +5–10% маржи, но вы получаете элемент, который не способен держать расчётную нагрузку.

Как проверить?
Запросите сертификат на трубу у поставщика. Попросите замерить толщину стенки штангенциркулем в нескольких местах (допуск по ГОСТ — ±0,3 мм). Если толщина меньше заявленной — это подделка.

2. Вес элемента — точное совпадение с паспортом

У каждого оригинального элемента есть строго регламентированный вес (см. паспорт изделия, таблица с основными техническими характеристиками):

• вертикальный элемент 2,0 м (шаг чашек 0,5 м) — 9,08 кг;

• горизонтальный элемент 1,5 м — 4,65 кг;

• винтовая опорная пята 0,5 м — 2,19 кг.

Подделка всегда легче — экономия на металле даёт снижение веса на 10–15%. Меньший вес = меньшая несущая способность и ресурс.

Как проверить?
Возьмите несколько элементов из партии, взвесьте на товарных весах. Сравните с данными из паспорта производителя (у «БАУМАК» они есть в каждом комплекте). Отклонение более чем на 2–3% — повод отказаться от партии.

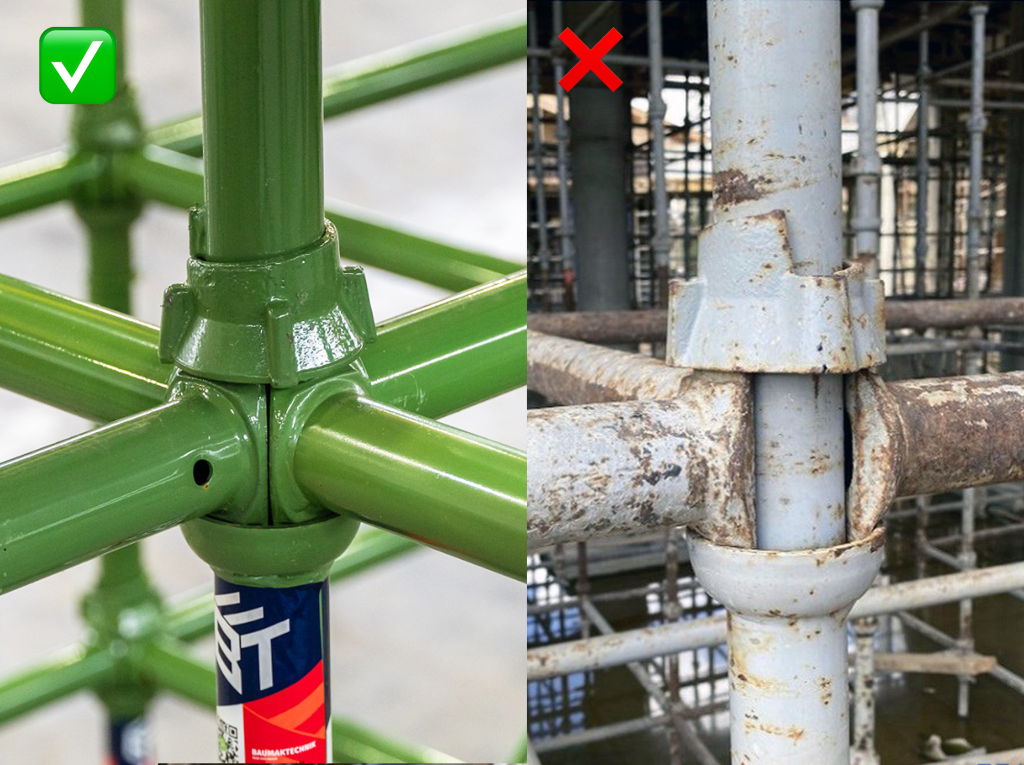

3. Кованый чашечный узел

В оригинале верхняя чашка — кованая, изготовлена из высококачественной специальной стали. Ковка обеспечивает прочность: чашка не деформируется от ударов молотком, не трескается, сохраняет геометрию сотни циклов сборки/разборки.

Нижняя чашка — штампованная, внешний диаметр 80 мм, высота 30 мм, толщина стенки 5 мм. Она приваривается к трубе автоматической кольцевой сваркой по всей окружности, что гарантирует надёжное соединение. В нижней чашке предусмотрены три овальных отверстия для отвода воды, предотвращающие коррозию внутри узла.

Вместе они образуют чашечный узел, который обеспечивает жёсткую фиксацию клиньев горизонтальных элементов и быструю разборку при демонтаже.

У подделок чашки часто литые или штампованные из низкокачественного металла — они хрупкие, теряют форму, клинья не фиксируются плотно. В результате узел не держит нагрузку, а при демонтаже чашку заклинивает.

Как проверить?
Осмотрите чашки. Верхняя кованая чашка не имеет следов литья (облоя, раковин, неровностей). Нижняя штампованная чашка должна быть ровной, без трещин и деформаций. Попробуйте смоделировать сборку: вставьте клин горизонтали в нижнюю чашку, опустите верхнюю до упора, ударом молотка проверните её по часовой стрелке. Если фиксация неплотная, люфтит или клин не входит до конца — это подделка.

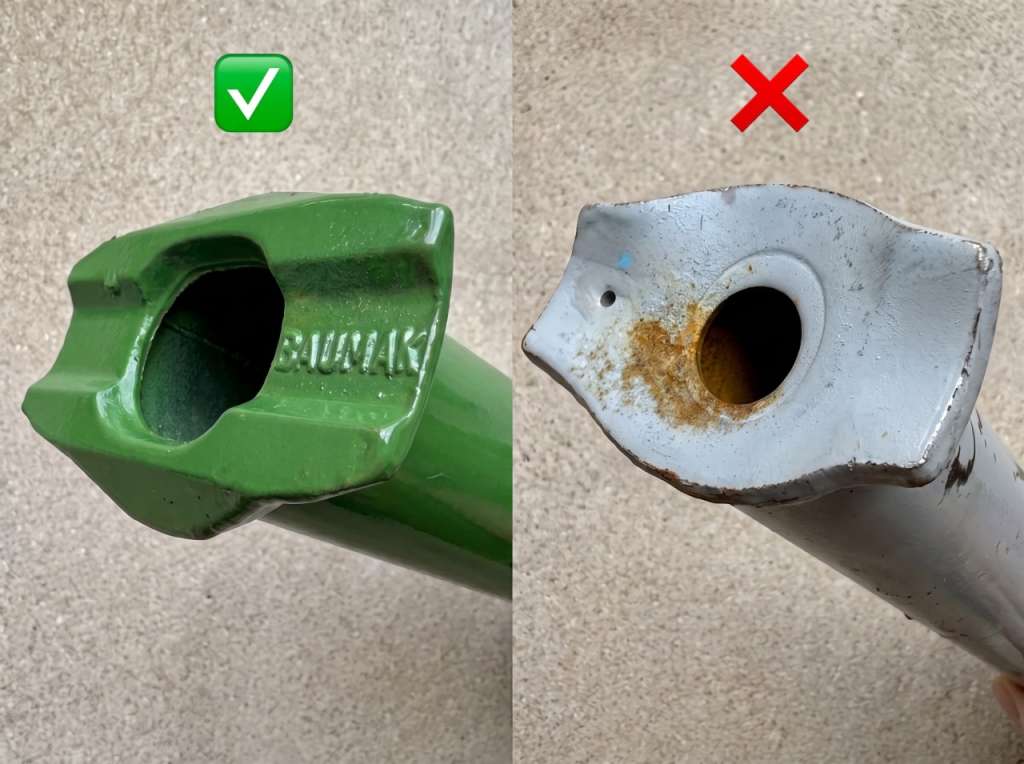

4. Клинья горизонтальных элементов — кованые, с логотипом

В оригинале клинья (наконечники ригелей) — кованые, имеют логотип BAUMAK на привалочной плоскости. Ковка даёт пластичность. Клин не раскалывается даже при прямых ударах, выдерживает многократные циклы сборки/разборки.

В подделках используют штампованные или литые клинья — они хрупкие, откалываются, деформируются. После 3–5 циклов их приходится менять, что увеличивает ваши эксплуатационные расходы.

Как проверить?
Найдите логотип на клине. Если его нет — с высокой вероятностью это не оригинал. Если логотип есть, но нечёткий, с заусенцами — тоже подозрительно.

5. Винтовые опоры: кованая гайка против чугунной

Самая проблемная зона подделок — винтовые опоры (домкраты) и унивилки. У оригинала:

• труба Ф38 мм, стенка 4 мм;

• резьба не нарезается, а накатывается — это не уменьшает сечение трубы;

• гайка кованая, высота 25 мм, вес 400 г, сталь S235;

• в верхней части трубы — участок без резьбы длиной 120 мм, чтобы гайка не слетала.

Подделки используют:

• трубу с меньшей стенкой (3 мм или даже 2,5 мм);

• резьбу нарезную — она ослабляет трубу;

• гайку чугунную — она крошится, клинит, её невозможно провернуть под нагрузкой.

Как проверить?
Попробуйте вращать гайку по всей длине резьбы — она должна идти плавно, без заеданий. Осмотрите резьбу. Накатанная имеет более гладкую поверхность, без острых кромок. Если видите следы точения или стружку — перед вами нарезная резьба, а значит, не оригинал.

6. Порошковое покрытие — не просто краска

Оригинальные элементы «БАУМАК» проходят автоматическую порошковую окраску в заводской камере. Толщина слоя — 80–100 мкм (0,08–0,1 мм). Это в 2–5 раз толще, чем гальванический цинк (2,5–40 мкм). Порошковое покрытие защищает от сколов, коррозии, механических повреждений и продлевает срок службы минимум вдвое по сравнению с оцинковкой.

Подделки красят дешёвой грунтовкой или эмалью «с баллончика» — слой тоньше, неравномерный, быстро отслаивается, и металл начинает ржаветь уже на первом объекте.

Как проверить?
Осмотрите поверхность. Покрытие должно быть однородным, без потёков, пузырей и проплешин. У горизонтальных элементов оригинала есть маленькое отверстие у торца — след от подвески на конвейере покрасочной линии. Если отверстия нет — скорее всего, красили вручную, а значит, качество покрытия непредсказуемо.

7. Геометрия и сварные швы

По ГОСТ 34329-2017, которому соответствует продукция «БАУМАК», отклонения от прямолинейности строго ограничены. На практике это значит, что стойки должны быть ровными, а швы — качественными.

Как проверить?
Проверьте прямолинейность стоек. Приложите к трубе ровную рейку длиной 2 м – зазор между рейкой и трубой в любой точке не должен превышать 2,5 мм. Это гарантирует, что стойка не повелась при сварке. Сварные швы в чашечных узлах должны быть сплошными, без видимых пор и подрезов. У подделок швы часто прерывистые, с кратерами и наплывами — такие узлы быстро разрушаются под нагрузкой.

8. Документация и маркировка

Оригинал поставляется с полным пакетом:

• паспорт изделия (с таблицей весов, размеров, нагрузок);

• сертификат соответствия.

В паспорте указаны все данные, которые мы перечислили выше. У подделок документы либо отсутствуют, либо являются копиями с несоответствиями (например, вес не совпадает с реальным).

Как проверить?
Запросите сканы документов до оплаты. Сравните данные из паспорта с фактическими замерами на партии (вес, толщина стенки, геометрия). Если поставщик уклоняется от предоставления документов или данные «плавают» — это тревожный сигнал.

1. Зафиксируйте нарушения актом с фото/видеофиксацией.

2. Направьте письменную претензию поставщику с требованиями о замене или возврате.

3. Обратитесь в ООО «БАУМАК» для проведения независимой экспертизы (мы официально подтверждаем оригинальность по нашей документации).

4. При отказе — готовьте иск в арбитраж.

Важно: гарантия производителя распространяется только на оригинальные изделия. На подделку гарантия не действует — все расходы на ремонт, замену и простои лягут на вас.

Главный вывод

Экономия 10–15% при закупке подделки оборачивается потерями в разы на объекте:

• простой бригады (стоимость часа простоя — от 10 000 руб.);

• дозаказ недостающих или бракованных элементов;

• переделка узлов, замена гаек и клиньев после 2–3 циклов;

• риск обрушения и травматизма.

Оригинальный Cup‑Lock от «БАУМАК» — это:

• предсказуемая несущая способность (до 6200 кгс на вертикаль);

• ресурс в сотни циклов без потери свойств;

• безопасность, подтверждённая сертификатами и испытаниями;

• гарантия завода-изготовителя.

Не дайте дешёвой цене ослепить вас. Проверяйте каждый элемент по чек‑листу — и ваш объект будет стоять надёжно, а бюджет — цел.

ООО «БАУМАК» — производитель оригинальной опалубки Cup‑Lock. Мы несём инженерную ответственность за каждую деталь. Запрашивайте полный пакет документов и консультацию инженеров перед закупкой.
