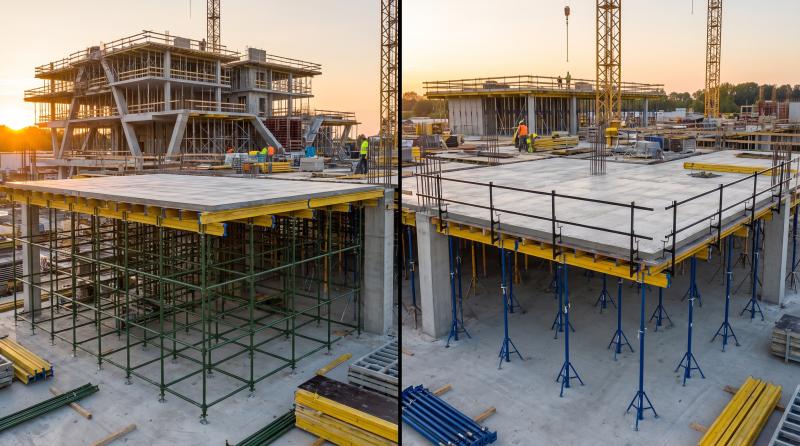

Что выбрать? Cup‑Lock или телескопические стойки?
Выбор между телескопическими стойками и системой Cup‑Lock - это не просто вопрос бюджета. Это выбор между точечной опорой и пространственным каркасом. Между системой, которая работает только вверх, и системой, которая держит нагрузку во всех направлениях.
Чтобы выбрать правильно, нужно ответить на три вопроса:
- Какая у меня высота и нагрузка?
- Какая у меня геометрия перекрытия?
- Сколько циклов я планирую использовать систему?
В этом материале - полное сравнение двух систем по всем ключевым параметрам. Все цифры - из паспорта изделия и технических характеристик.
1. Телескопические стойки. Когда они подходят?
Телескопические стойки - самый распространённый вариант для перекрытий стандартной высоты. Конструкция проста: две трубы разного диаметра, вставленные одна в другую, с возможностью регулировки высоты и фиксацией.
Серии телескопических стоек
| Параметр | SOTO | STR | ST | D+ |
|---|---|---|---|---|
| Толщина стенки наружной трубы, мм | 1,5 | 1,8 | 2,0 | 3,0 |
| Толщина стенки внутренней трубы, мм | 1,8 | 2,25 | 2,5 | 3,0 |
| Размер опорной пяты, мм | 100×100 | 100×100 | 100×100 | 120×120 |
| Толщина опорной пяты, мм | 3 | 4 | 4 | 6 |
| Макс. нагрузка (мин. высота), кгс | 2550 | 2750 | 2800 | 3600 |
| Макс. нагрузка (макс. высота), кгс | 1400 | 1800 | 2000 | 2500 |
Несущая способность по индексам высоты
| Индекс | Рабочая высота, м | SOTO, кгс | STR, кгс | ST, кгс | D+, кгс |
|---|---|---|---|---|---|
| 15 | 1,05–1,55 | 2100 | 2300 | — | — |
| 20 | 1,25–2,00 | 2050 | 2250 | — | — |
| 25 | 1,55–2,55 | 2000 | 2200 | — | — |
| 31 | 1,85–3,10 | 1800 | 2000 | 2200 | 3000 |
| 34 | 2,05–3,40 | 1500 | 1900 | 2100 | 2600 |
| 37 | 2,10–3,70 | 1400 | 1800 | 2000 | 2500 |
| 42 | 2,60–4,20 | 1300 | 1600 | 1800 | 2250 |
| 45 | 2,90–4,50 | — | 1300 | 1600 | 2150 |
| 49 | 2,90–4,90 | — | — | 1150 | 1600 |
Ключевое ограничение: с ростом высоты несущая способность телескопических стоек падает в 1,5–2 раза. На максимальной высоте 4,9 м даже самая мощная серия D+ держит всего 1600 кгс.
Где применяются телескопические стойки?
Типовые перекрытия стандартной высоты - жилые и коммерческие здания с высотой этажа до 4,9 м.
Преимущества телескопических стоек
- Быстрота установки и демонтажа
- Удобство транспортировки и хранения
- Простая конструкция, понятная любому монтажнику
- Низкая стоимость комплекта
Недостатки телескопических стоек
- Ограничение по высоте - максимум 4,9 м
- Ограничение по нагрузке - падает с ростом высоты
- Нет пространственной жёсткости - стойки не связаны между собой
- Не подходят для сложной геометрии
- Риск заклинивания при перекосах или низких температурах

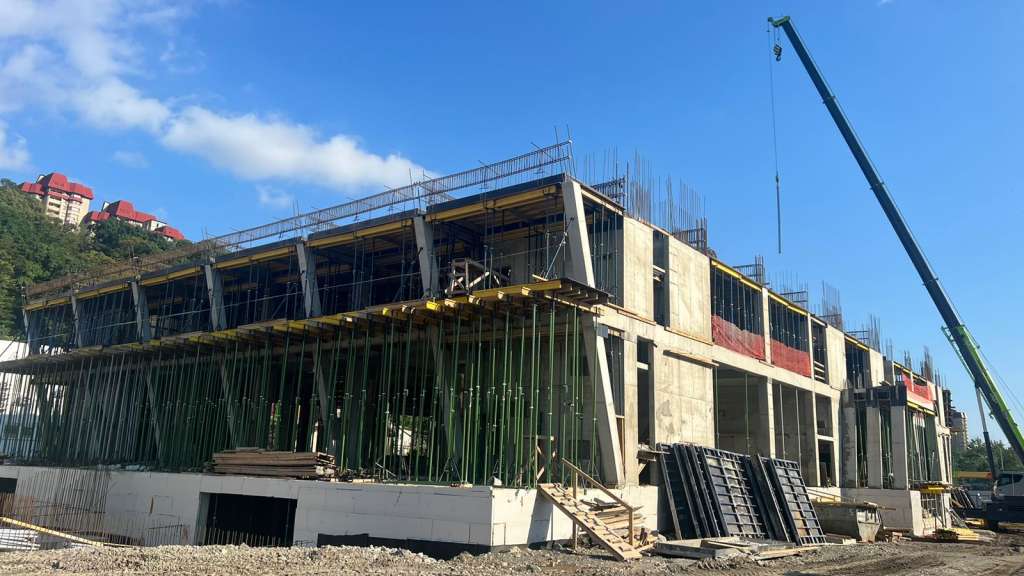

2. Система Cup‑Lock - для сложных и высотных объектов
Cup‑Lock это объёмная пространственная конструкция. Вертикальные стойки соединяются между собой горизонтальными ригелями и диагональными связями в единый жёсткий каркас. Именно это отличает Cup‑Lock от телескопических стоек.
Основные характеристики Cup‑Lock
| Параметр | Значение |
|---|---|
| Максимальная высота конструкции | До 40 м |
| Несущая способность вертикального элемента | До 6200 кгс (при шаге ригелей 0,5 м) |
| Толщина стенки трубы вертикали | 3,0 мм |
| Толщина стенки трубы горизонтали | 2,5 мм |
| Шаг чашек | 0,5 м |
Несущая способность Cup‑Lock в зависимости от шага ригелей
| Шаг ригелей по высоте, м | Несущая способность, кгс |
|---|---|
| 0,5 | 6200 |
| 1,0 | 5300 |
| 1,5 | 4000 |
| 2,0 | 2400 |
Ключевое отличие: Cup‑Lock не теряет несущую способность с ростом высоты. На высоте 40 метров стойка с шагом ригелей 0,5 м держит те же 6200 кгс, что и на высоте 3 метра.

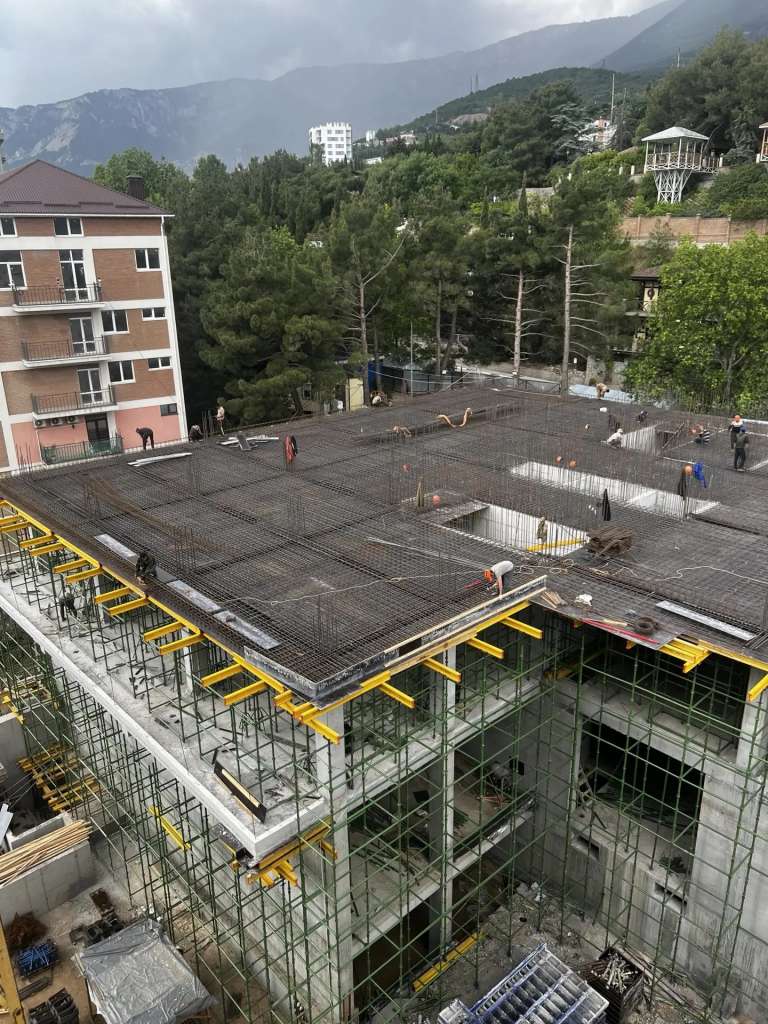

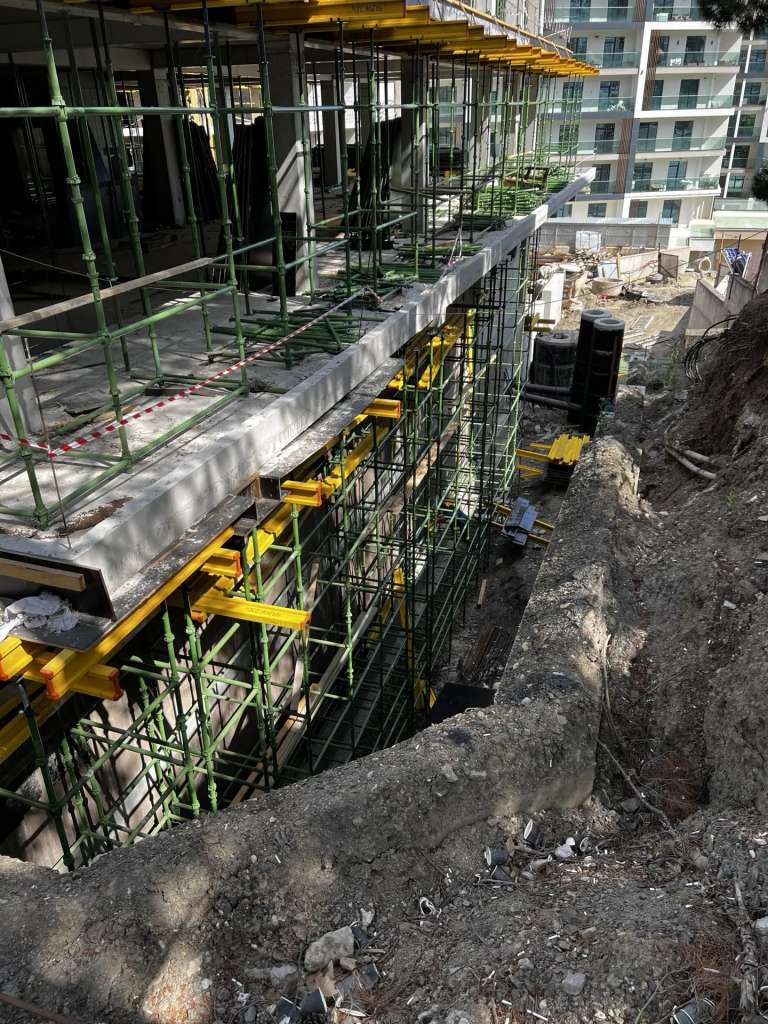

Где применяется Cup‑Lock?
- Высота перекрытия свыше 5,0 м
- Толстые перекрытия (до 80 см и более)
- Сложная геометрия: перепады, наклонные участки, большие пролёты
- Мосты, тоннели, промышленные объекты, высотное строительство
Преимущества Cup‑Lock
- Пространственная жёсткость - все элементы связаны в единый каркас
- Высокая несущая способность - до 6200 кгс на стойку
- Работа на высоте до 40 метров - в 8 раз выше телескопических стоек
- Скорость монтажа - в 2–3 раза быстрее
- Универсальность - подходит для перекрытий, колонн, мостов, наклонных поверхностей
- Ресурс - до 300 циклов эксплуатации
- Безопасность - чашечные замки исключают самопроизвольное рассоединение
Недостатки Cup‑Lock
- Более высокая стоимость комплекта
- Требует проектного расчёта
- Для небольших типовых объектов может быть избыточной
3. Сравнительная таблица. Cup‑Lock vs телескопические стойки
| Критерий | Телескопические стойки (D+) | Cup‑Lock |
|---|---|---|
| Максимальная высота | До 4,9 м | До 40 м |
| Максимальная нагрузка | До 3000 кгс (на 3,1 м) / 1600 кгс (на 4,9 м) | До 6200 кгс (при шаге ригелей 0,5 м) |
| Зависимость нагрузки от высоты | Падает в 1,5–2 раза | Не зависит от высоты |
| Пространственная жёсткость | Отсутствует | Есть |
| Скорость монтажа | Базовый уровень | В 2–3 раза быстрее |
| Ресурс (естественная убыль за 1 цикл) | 0,15% | 0,08% |
4. Экономическое сравнение. Что выгоднее?
По данным расчёта для перекрытия 414 м²:
Капитальные затраты (стоимость комплекта)
| Система | Стоимость комплекта |
|---|---|
| Стойка SOTO | 1 268 163 руб. |
| Стойка STR | 1 054 151 руб. |
| Стойка ST+ | 1 126 871 руб. |
| Стойка D+ | 1 132 716 руб. |
| Cup‑Lock | 909 391 руб. |
Cup‑Lock дешевле самого мощного комплекта телескопических стоек на 223 325 рублей.
Сроки монтажа (бригада 4 человека)
| Система | Монтаж, дни | Демонтаж, дни | Итого дней |
|---|---|---|---|
| SOTO | 3,5 | 2,0 | 10 |
| STR | 2,5 | 1,5 | 8,5 |
| ST+ | 2,0 | 1,0 | 7,5 |
| D+ | 1,5 | 1,0 | 7,0 |
| Cup‑Lock | 1,5 | 1,0 | 5,5 |
Cup‑Lock сокращает время работ на 1,5–4,5 дня по сравнению с телескопическими стойками.
Экономия с учётом всех затрат по отношению к SOTO
| Система | 1 цикл | 10 циклов | 100 циклов |
|---|---|---|---|
| Cup‑Lock | 835 198 руб. | 1 894 093 руб. | 12 483 037 руб. |
5. Как выбрать? Пошаговый алгоритм
Определите высоту перекрытия.- До 4,9 м - можно рассматривать телескопические стойки.
- Свыше 4,9 м - только Cup‑Lock.
Определите нагрузку на стойку.
- Для телескопических стоек: выберите индекс высоты, посмотрите нагрузку для каждой серии, выберите серию с запасом.
- Для Cup‑Lock: нагрузка не зависит от высоты, выберите шаг ригелей под вашу нагрузку.
Оцените геометрию перекрытия.
- Простая плита без перепадов - подойдут телескопические стойки.
- Сложная геометрия, наклонные участки, большие пролёты - нужен Cup‑Lock.
Оцените количество циклов использования.
- 1–2 объекта - телескопические стойки могут быть выгоднее.
- 10+ циклов - Cup‑Lock даёт максимальную экономию.
6. Частые ошибки при выборе
- Экономия на этапе выбора. Выбрать телескопические стойки для объекта с высотой более 4,9 м, где они неэффективны.
- Неправильный подбор серии. Поставить SOTO на объект с нагрузкой 2500 кгс - стойка не выдержит.
- Игнорирование пространственной жёсткости. Для объектов с боковыми нагрузками (ветер, вибрация от бетононасоса) телескопические стойки без дополнительных связей могут потерять устойчивость.
7. FAQ: частые вопросы о выборе опалубки
Вопрос: Можно ли использовать телескопические стойки на высоте 5 метров?
Нет. Максимальная рабочая высота телескопических стоек - 4,9 м (индекс 49). Для высоты свыше 4,9 м единственное решение - Cup‑Lock.
Вопрос: Какая серия телескопических стоек подойдёт для нагрузки 2000 кгс на высоте 3,7 м?
По таблице несущей способности для индекса 37: SOTO - 1400 кгс (не подходит), STR — 1800 кгс (не подходит), ST - 2000 кгс (подходит), D+ - 2500 кгс (подходит с запасом).
Вопрос: Что выгоднее на дистанции - телескопические стойки или Cup‑Lock?
Cup‑Lock даёт экономию 835 тыс. руб. за 1 цикл и 12,5 млн руб. за 100 циклов по сравнению с базовой серией SOTO. При 10+ циклах Cup‑Lock становится экономически выгоднее.
Вопрос: Почему у телескопических стоек падает нагрузка с ростом высоты?
Потому что при выдвижении внутренней трубы увеличивается плечо рычага, и стойка теряет устойчивость. В полностью выдвинутом состоянии нагрузка падает в 1,5–2 раза.
Вопрос: Можно ли использовать Cup‑Lock для обычного перекрытия высотой 3 метра?
Можно, но это избыточно. Для типовых объектов до 4,9 м телескопические стойки — более экономичное решение. Cup‑Lock выбирают, когда телескопические стойки уже не справляются.
Главный вывод
Технически Cup‑Lock превосходит телескопические стойки по высоте, нагрузке, жёсткости, ресурсу и универсальности. Экономически - даёт наименьшие капитальные затраты и максимальную экономию на дистанции.
Телескопические стойки остаются эффективным решением для типовых объектов до 4,9 метра. Но при выборе важно:
- Учитывать, что нагрузка падает с ростом высоты
- Правильно подбирать серию под конкретную высоту и нагрузку
- Помнить об ограничениях по геометрии
Если ваш объект требует высоты свыше 4,9 м, нагрузки свыше 1600–3000 кгс или сложной геометрии - Cup‑Lock становится единственно возможным решением. И оно ещё и выгоднее.
ООО «БАУМАК» - производитель с 2001 года. Производим телескопические стойки (серии SOTO, STR, ST, D+) и системы Cup‑Lock. Поможем подобрать оптимальное решение под вашу задачу.
