Вступление

Винтовая опора - самый нагруженный элемент в системах объёмной опалубки CUP‑LOCK и рамной опалубки. Через неё нагрузка от перекрытия передаётся на основание. А самый уязвимый узел в этой конструкции - гайка.

Именно гайка принимает на себя основную нагрузку, обеспечивает плавную регулировку высоты и чаще всего выходит из строя на дешёвых «аналогах». Производители подделок экономят на материале: вместо кованой стали используют литьё - чаще всего чугун. А литая гайка и кованая - это два принципиально разных изделия с разной физикой работы.

Разберём, почему литая гайка клинит и ломается, а кованая - нет.

1. Литьё. Прочное, но хрупкое.

Литая гайка - это изделие, полученное заливкой расплавленного металла в форму. Чаще всего для таких гаек используют серый чугун. Это дёшево и технологично, но есть фундаментальный недостаток.

У серого чугуна пластичность практически отсутствует. Материал не деформируется - он разрушается.

Именно эта хрупкость и становится главной причиной проблем.

2. Почему литая гайка клинит?

Заклинивание - гайка перестаёт вращаться по резьбе. Регулировка уровня невозможна. Заливка останавливается.

Причина первая - деформация резьбы. При нагрузке стальная резьба винта вдавливается в более мягкую и хрупкую резьбу чугунной гайки. Резьба гайки сминается - появляются заусенцы, неровности. Вращать гайку становится всё труднее, пока она не встаёт намертво.

Причина вторая - перекосы. Основание на стройплощадке никогда не бывает идеально ровным. Гайка испытывает не только осевую нагрузку, но и боковые усилия. Литая гайка при перекосе не гнётся - она заклинивает на резьбе.

Причина третья - температурные расширения. Чугун и сталь имеют разные коэффициенты теплового расширения. При перепадах температур гайка и винт «расходятся» в размерах. Для пластичной стали это не критично. Для хрупкого чугуна — это дополнительное напряжение, ведущее к заклиниванию.

3. Почему литая гайка ломается?

Заклинивание - ещё полбеды. Хуже, когда гайка ломается.

Монолитчики пытаются провернуть заклинившую гайку. Берут лом, трубу-удлинитель, наваливаются всем весом. Литая гайка не гнётся - она трескается. Чаще всего - по резьбовой части или по ушкам.

Один резкий удар, одно переусилие и гайка расколота.

Результат: винтовая опора выходит из строя полностью. Заменить только гайку на литой опоре невозможно - она является неотъемлемой частью узла. Приходится менять всю опору. Бригада останавливается. Бетон в миксере ждёт.

4. Кованая гайка. Пластичность вместо хрупкости.

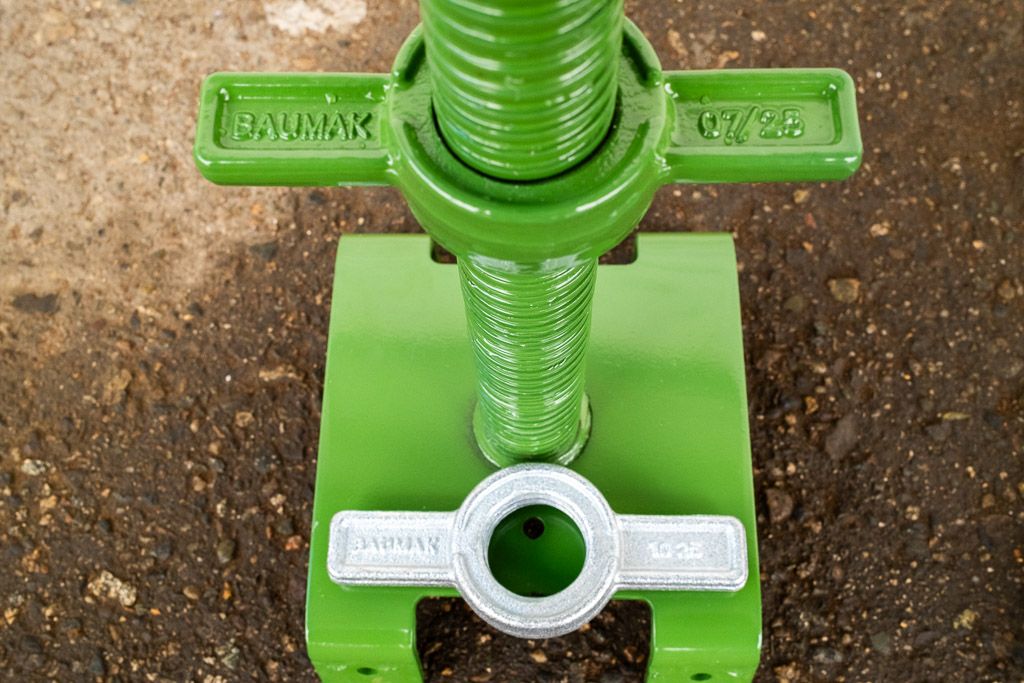

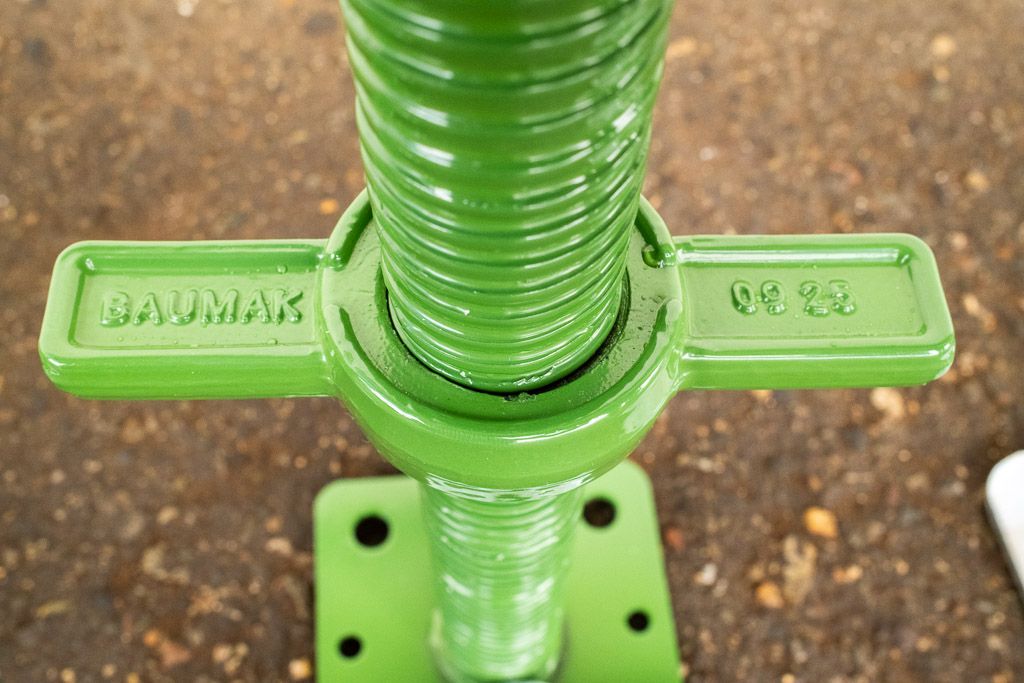

В оригинальной продукции «БАУМАК» используется кованая гайка из конструкционной стали с высокой пластичностью.

Ковка - это деформация металла под давлением, а не отливка в форму. Волокна стали изгибаются по контуру детали, а не перерезаются. Кованая деталь при той же геометрии становится прочнее и пластичнее литой.

Кованая гайка:

• не клинит - резьба не деформируется, гайка вращается плавно даже под нагрузкой;

• не ломается - пластичность гасит удары и перекосы;

• работает сотни циклов - не требует замены.

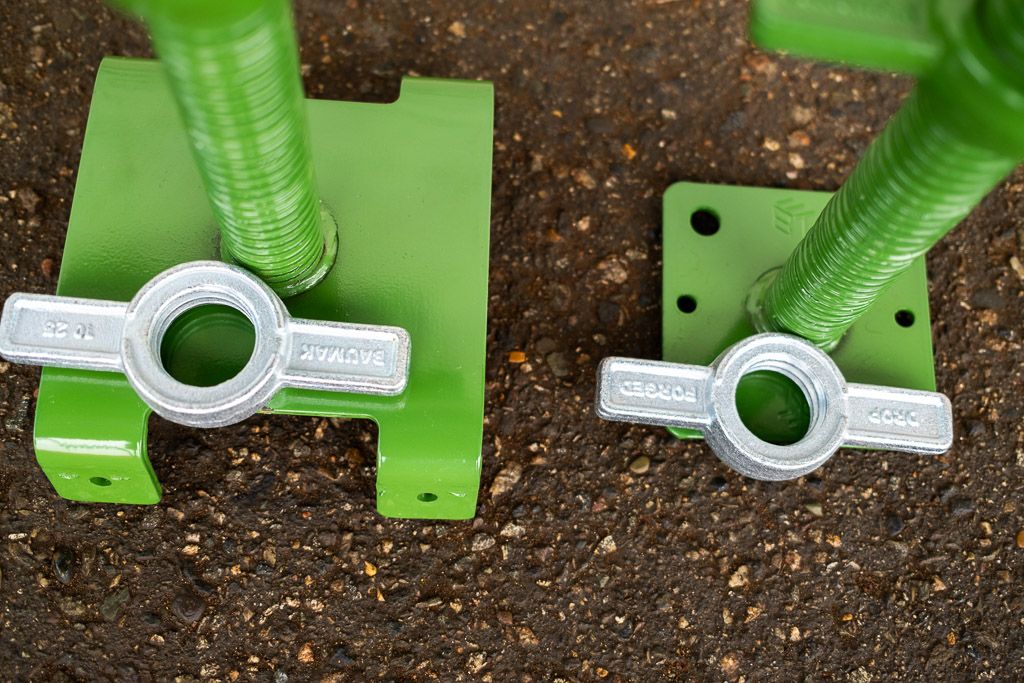

В продукции «БАУМАК» кованая гайка дополнительно оцинкована и окрашена порошковой краской - двойная защита от коррозии, которая продлевает срок службы.

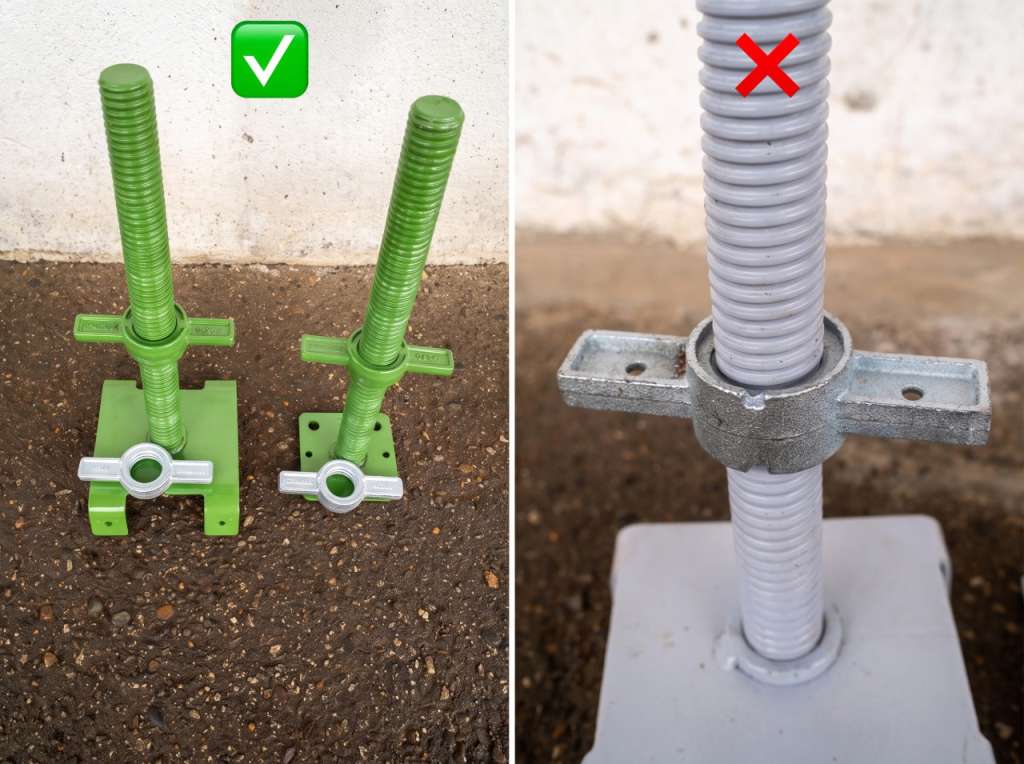

5. Сравнение. Литая гайка vs кованая гайка.

Разница между литой и кованой гайкой - это не просто разница в цене. Это разница в физике.

Литая гайка из чугуна хрупкая - при ударе или перекосе она не гнётся, а трескается. Её резьба быстро сминается под нагрузкой: стальной винт вдавливается в чугун, появляются заусенцы, и гайка встаёт. Ресурс такой гайки - 3–5 объектов, после чего она требует полной замены опоры.

Кованая гайка из конструкционной стали - пластичная. При ударе или перекосе она деформируется, но не разрушается. Резьба сохраняет форму - сталь достаточно твёрдая, чтобы не сминаться под нагрузкой. Ресурс - сотни циклов! Гайка работает без замены на протяжении десятков объектов.

Итог: литая гайка дешевле в производстве, но клинит, ломается и выходит из строя. Кованая гайка дороже в производстве, но работает без отказов сотни циклов.

6. Главный вывод

Гайка на винтовой опоре - это узел, от которого зависит работа всей системы.

Литая гайка дешевле в производстве. Но она клинит из-за деформации резьбы, ломается от ударов и перекосов, выходит из строя после 3–5 объектов и требует полной замены опоры.

Кованая гайка из конструкционной стали не клинит, не ломается, работает сотни циклов и не требует замены.

Разница в цене гайки - копейки. Разница в надёжности и отсутствии простоев на объекте - в разы.

Экономия на материале гайки - это экономия на самом нагруженном элементе системы. Такая экономия всегда оборачивается потерями. Вопрос только в том, когда это произойдёт - на первом объекте или на пятом.

ООО «БАУМАК» - производитель с 2001 года. На своих винтовых опорах для объёмной опалубки CUP‑LOCK и рамной опалубки используем только кованые гайки из конструкционной стали с двойной защитой от коррозии.
