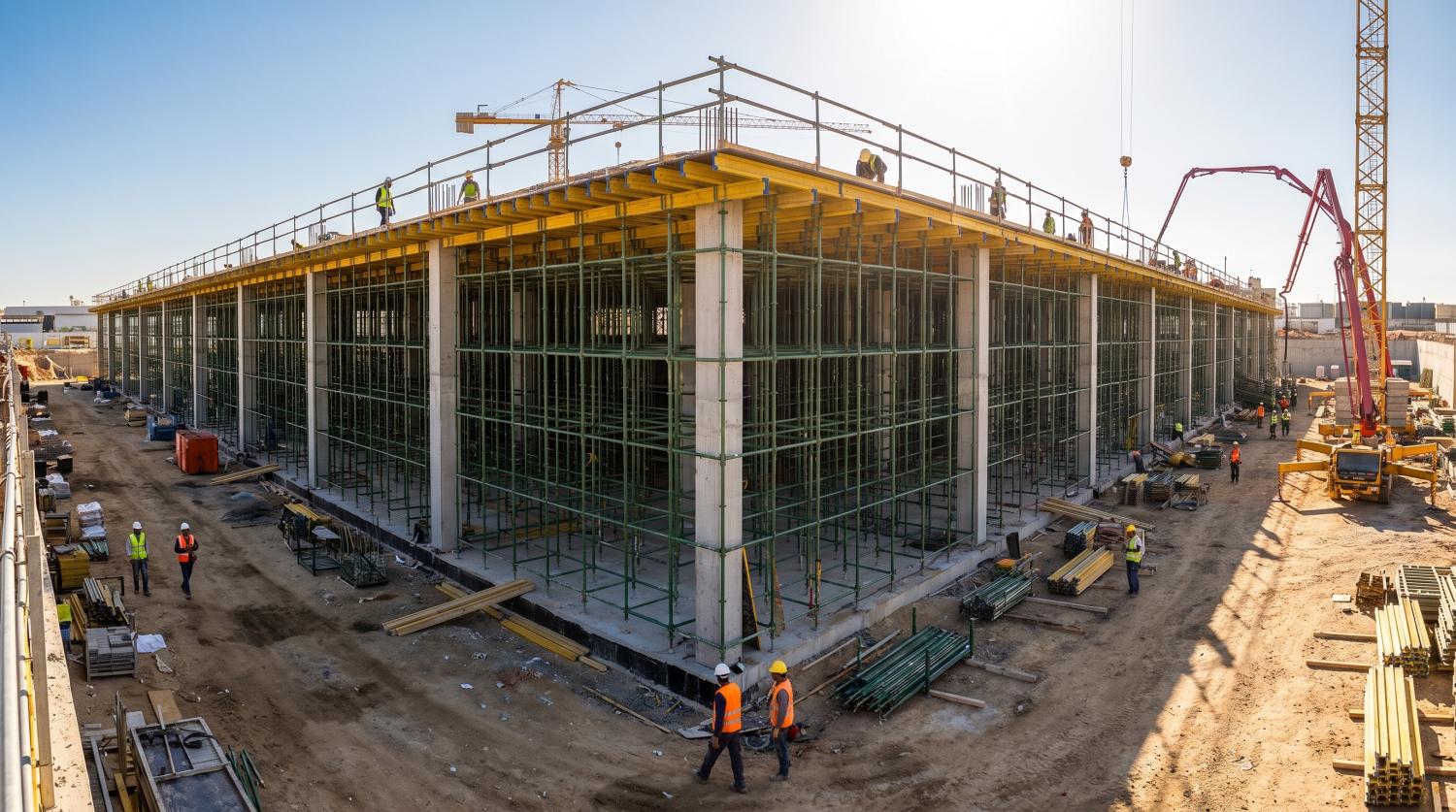

Что учитывать при монтаже Cup-Lock выше 10 метров?

При установке системы выше 10 метров наши инженеры рекомендуют: скрепить диагональю каждый ярус при сборке в высоту и минимум каждый седьмой пролёт от опоры до верхней унивилки; обеспечить надёжное крепление к несущим конструкциям. Диагональные связи устанавливаются сразу после монтажа каждого яруса. Без этих мер конструкция теряет устойчивость.

Cup-Lock - система, которая работает на высоте до 40 метров. Но чем выше конструкция, тем выше требования к её устойчивости.

До 5-6 метров система держит форму за счёт ригелей. На высоте 10 метров и более появляются боковые нагрузки - ветер, вибрация от бетононасоса, неравномерная заливка. Без дополнительного раскрепления конструкция начинает «гулять».

В этой статье - рекомендации наших инженеров по монтажу Cup-Lock выше 10 метров. Мы производим эту систему с 2001 года и знаем, какие ошибки чаще всего приводят к проблемам на высоте.

Почему высота 10 метров - это порог?

До определённой высоты пространственная жёсткость Cup-Lock обеспечивается за счёт ригелей, соединяющих стойки в продольном и поперечном направлениях.

Но на высоте более 10 метров:

• Увеличивается парусность конструкции - ветер давит на каркас с большей силой.

• Растёт амплитуда колебаний от вибрации бетононасоса.

• Увеличивается плечо при боковых нагрузках - даже небольшое отклонение внизу даёт значительное смещение вверху.

• Появляется риск «складывания» конструкции при потере устойчивости одного яруса.

Именно поэтому наши инженеры всегда делают акцент на дополнительном раскреплении при монтаже выше 10 метров.

Требование первое: диагональные связи

Главная рекомендация при монтаже выше 10 метров - скрепить диагональю каждый ярус при сборке в высоту и минимум каждый седьмой пролёт от опоры до верхней унивилки.

Что это значит на практике:

• Каждый ярус (по высоте) должен иметь диагональные связи.

• По горизонтали диагонали устанавливаются минимум через каждые семь пролётов между осями стоек.

Почему это важно:

Диагональные связи превращают отдельные стойки и ригели в единую пространственную ферму. Они воспринимают боковые нагрузки и не дают конструкции деформироваться. Это не «дополнительная опция», а обязательное условие для работы на высоте.

Когда устанавливать:

Крепления устанавливаются сразу после монтажа каждой диагонали. Нельзя сначала собрать весь каркас, а потом добавить диагонали. Каждый ярус должен быть раскреплён до перехода на следующий. Это правило наши инженеры повторяют на каждом объекте.

Как крепить:

Диагональные распорки следует прикрепить к вертикальным стойкам как можно ближе к узловой точке. Максимальный зазор между боковой стороной распорки и узловой точкой должен составлять 100 мм. Крепление следует устанавливать сразу после монтажа каждой диагонали, чтобы убедиться, что все отсеки расположены правильно.

Требование второе: раскрепление к несущим конструкциям

При монтаже на высоте Cup-Lock необходимо крепить к несущим элементам здания - стенам, колоннам, перекрытиям.

Что рекомендуем:

• Шаг крепления по длине - не более 3 метров.

• Шаг крепления по высоте - не более 4 метров.

• Крепить необходимо не менее 2-х вертикальных элементов конструкции.

Для чего это нужно:

Раскрепление к зданию исключает смещение конструкции в горизонтальной плоскости. Без него даже при наличии диагоналей система может «уехать» в сторону под действием боковых нагрузок.

Как выполняется:

С помощью стеновых упоров. Они крепятся к вертикальным стойкам и к несущим элементам здания.

Что ещё учитывать при монтаже выше 10 метров?

1. Подготовка основания

Основание должно быть выровнено и уплотнено. Под стойки устанавливаются опорные пяты. При монтаже на грунт - обязателен дренаж для отвода воды.

2. Порядок сборки

Сборка ведётся ярусами: собрали ярус - раскрепили диагоналями - проверили геометрию - перешли на следующий. Нельзя сначала собрать всю высоту, а потом выравнивать.

3. Контроль геометрии

Отклонение от прямолинейности вертикальных несущих элементов (стоек, рам) опалубки перекрытий на высоте h - не более h/800. Отклонение от прямолинейности горизонтальных элементов на длине L - не более L/1000.

4. Квалификация монтажников

К монтажу допускаются работники, прошедшие медицинское освидетельствование и имеющие удостоверение о прохождении обучения по технике безопасности. Работы выполняются в спецодежде с применением инвентарной монтажной оснастки, без применения тяжёлых инструментов (ломов, кувалд и т.д.).

Типичные ошибки при монтаже выше 10 метров

Ошибка 1. Диагонали устанавливаются «потом»

Монтажники собирают несколько ярусов, а диагонали планируют поставить в конце. Это грубое нарушение. Каждый ярус должен быть раскреплён до перехода на следующий.

Ошибка 2. Недостаточное количество диагоналей

Установили один-два пролёта по диагонали и считают, что этого достаточно. Мы рекомендуем минимум каждый седьмой пролёт. На практике - чем больше, тем надёжнее.

Ошибка 3. Нет раскрепления к зданию

Диагонали есть, но конструкция не прикреплена к несущим элементам. При боковой нагрузке система может сместиться целиком.

Ошибка 4. Неправильное крепление диагоналей

Диагональ крепится далеко от узловой точки. Зазор превышает 100 мм. Это снижает эффективность раскрепления.

Чек-лист перед монтажом выше 10 метров

Перед началом работ убедитесь:

• Проект производства работ утверждён и учитывает высоту.

• Основание подготовлено и уплотнено.

• Все элементы проверены на повреждения.

• Определён порядок сборки ярусами.

• Подготовлены диагональные связи для каждого яруса.

• Подготовлены стеновые упоры для крепления к зданию.

• Монтажники имеют допуск к работам на высоте.

FAQ

Вопрос: Можно ли монтировать Cup-Lock выше 10 метров без диагоналей?
Нет. Наши инженеры всегда требуют скрепить диагональю каждый ярус и минимум каждый седьмой пролёт. Без этого конструкция теряет устойчивость.

Вопрос: Как часто нужно крепить конструкцию к зданию?
Шаг крепления по длине - не более 3 метров, по высоте - не более 4 метров. Крепить не менее 2-х вертикальных элементов.

Вопрос: Какие зазоры допустимы при креплении диагоналей?
Максимальный зазор между боковой стороной распорки и узловой точкой - не более 100 мм. Крепить как можно ближе к узлу.

Вопрос: Можно ли использовать Cup-Lock на высоте 40 метров?
Да. Система рассчитана на высоту до 40 метров. Но при монтаже выше 10 метров требуются диагональные связи и раскрепление к зданию.

Монтаж Cup-Lock выше 10 метров - это не просто «собрать ярусы выше». Это работа с повышенными требованиями к устойчивости и безопасности.

Запомните главное:

• Диагонали - каждый ярус и минимум каждый седьмой пролёт.

• Зазор при креплении диагоналей - не более 100 мм.

• Раскрепление к зданию - по длине 3 м, по высоте 4 м.

• Сборка ярусами - с проверкой геометрии.

• Монтажники - с допуском к работам на высоте.

Если сомневаетесь - остановитесь и проверьте. Лучше потерять час на дополнительное раскрепление, чем столкнуться с обрушением.

ООО «БАУМАК» - производитель опалубки с 2001 года. Система Cup-Lock для высотного строительства. Наши инженеры помогут подобрать комплектацию и проверить схему монтажа для вашего объекта.
