Кованый клин против штампованного. Почему это не мелочь для несущей конструкции?

Кованый клин или штампованный? Почему это важно для Cup-Lock?

В опалубке перекрытий есть детали, которые на фоне стоек, ригелей и площади самого перекрытия кажутся незначительными. Клин в чашечном узле Cup-Lock - один из них.

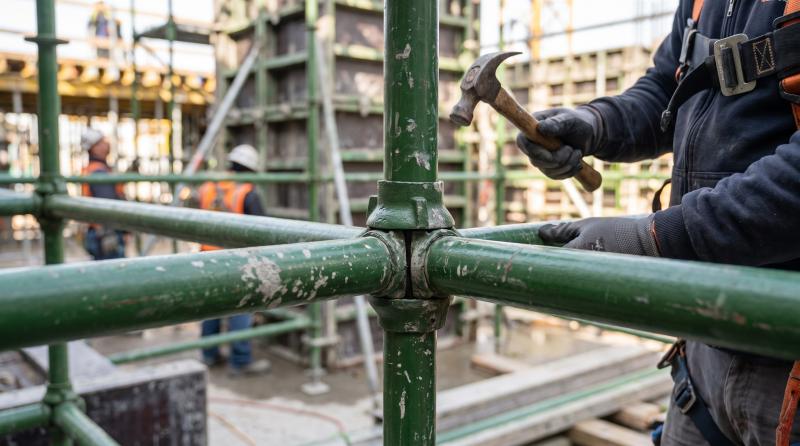

При монтаже клин горизонтального элемента заводится в нижнюю чашку стойки, после чего верхняя чашка опускается и фиксируется ударом молотка. Такая последовательность предусмотрена паспортом системы Cup-Lock.

Поэтому вопрос к клину - не только в его прочности как отдельной детали. Для опалубочной системы важны точность геометрии, стабильность соединения и то, как узел ведёт себя при многократной сборке и разборке.

Почему имеет значение способ изготовления?

На рынке можно встретить клинья, которые внешне практически не отличаются друг от друга. Но одинаковый внешний вид ещё не означает одинаковую технологию производства.

Ковка позволяет формировать деталь деформацией металла под давлением. При этом для оценки конкретного изделия важен не сам термин «кованый», а характеристики готовой детали: геометрия, размеры, качество поверхности и способность сохранять рабочее состояние соединения.

Поэтому утверждение «штампованный клин плохой, а кованый хороший» было бы слишком упрощённым. Технологии штамповки бывают разными, и сравнивать нужно конкретные изделия и технологию их производства.

Для строителя практический вопрос гораздо проще:

Останется ли соединение таким же плотным и работоспособным после очередного цикла монтажа?

Когда небольшая деталь начинает влиять на стоимость работ?

На новом комплекте большинство соединений собираются без проблем. Сложности обычно становятся заметны позже - во время эксплуатации.

Появляется люфт, элемент приходится дополнительно подбивать, монтажник тратит больше времени на фиксацию. На одном соединении это почти незаметно. На большом перекрытии таких соединений уже сотни.

Именно здесь первоначальная экономия на комплекте может перестать быть экономией.

Стоимость опалубочной системы на объекте складывается не только из цены металла. В неё входят время монтажников, демонтаж, перемещение комплекта между захватками, замена повреждённых элементов и потери времени, если подготовка опалубки задерживает следующую операцию.

Поэтому при выборе Cup-Lock разумнее считать не только стоимость комплекта, но и стоимость его эксплуатации на протяжении всего срока службы.

Клин нельзя рассматривать отдельно от всей системы!

Есть и другая важная сторона вопроса.

Надёжность Cup-Lock определяется не одним клином. Паспорт системы предусматривает расчёт несущей способности с учётом нагрузки от бетона, арматуры, собственного веса опалубки, людей, транспорта и динамической нагрузки при подаче бетонной смеси. Также учитываются шаг стоек и схема установки.

Поэтому даже качественный клин не компенсирует неправильный расчёт или нарушение монтажной схемы.

Но и обратное верно: расчётная система должна состоять из исправных и соответствующих ей элементов.

Если соединительный узел получает повреждения, теряет геометрию или собирается с непредусмотренными комплектующими, это уже не тот комплект, характеристики которого были заложены производителем.

Именно поэтому БАУМАК отдельно указывает на необходимость использования оригинальных элементов Cup-Lock. Для них распространяются заявленные технические характеристики, допустимые нагрузки и гарантийные обязательства системы.

Где на самом деле находится экономия?

В коммерческом предложении заказчик видит стоимость системы: стоек, ригелей, домкратов и других элементов комплекта. Клин при этом обычно не выделяется в отдельную строку.

Но уже после поставки становится понятно, насколько качественно работают соединения, из которых эта система собрана.

Для закупщика важна итоговая стоимость комплекта. Для прораба - как этот комплект ведёт себя на объекте: насколько быстро собирается, сохраняет ли геометрию соединений и сколько элементов потребуется заменить после нескольких циклов эксплуатации.

Поэтому качество отдельного узла нельзя оценивать только по его доле в стоимости комплекта.

Если небольшая деталь влияет на скорость монтажа и состояние соединения, её значение нужно рассматривать в контексте всей эксплуатации системы.

Что проверить перед покупкой Cup-Lock?

Если поставщик предлагает более дешёвый вариант, имеет смысл задать несколько конкретных вопросов:

• каким способом изготовлены клинья и чашки;
• кто является производителем комплектующих;
• являются ли они оригинальными;
• на каких элементах подтверждаются заявленные характеристики системы;
• есть ли расчётная схема и инструкция по монтажу.

Эти вопросы дают гораздо больше информации, чем простое сравнение стоимости комплекта.

В Cup-Lock нет незначительных элементов, если они участвуют в работе соединения. Поэтому выбирать систему стоит не по минимальной цене комплекта, а по тому, насколько предсказуемо она будет работать на объекте от цикла к циклу.

Мы завод-производитель опалубочных систем!
Cup-Lock - система, в которой расчёт, комплектующие и монтаж должны работать как единое целое.
