Чашечный замковый узел Cup‑Lock. Как устроен и почему это надёжнее клинового крепления?

В системах объёмной опалубки перекрытий есть два основных типа соединения вертикальных стоек и горизонтальных ригелей: чашечный замок и клиновое крепление. Внешне обе системы могут выглядеть похоже - те же стойки, те же ригели. Но принцип фиксации узла - принципиально разный.

И именно от этого принципа зависит, сколько времени уйдёт на сборку, сколько циклов прослужит система и будут ли сюрпризы на объекте в самый ответственный момент.

В этой статье - устройство чашечного замка Cup‑Lock и почему строители на сложных объектах выбирают именно чашечную систему.

Как устроен чашечный замок Cup‑Lock?

Название системы Cup‑Lock происходит от английского cup lock - «чашечный замок». И это название точно отражает суть узла.

На вертикальной стойке через каждые 0,5 или 1 метр расположены чашечные узлы. Каждый узел состоит из двух элементов:

1. Нижняя чашка - неподвижная, приварена к трубе автоматической кольцевой сваркой по всей окружности. Внешний диаметр - 80 мм, высота - 30 мм, толщина стенки - 5 мм. В нижней чашке есть три овальных отверстия - они отводят воду из узла, предотвращая коррозию.

2. Верхняя чашка - подвижная, свободно перемещается по трубе. Она сделана из высококачественной специальной стали. Обеспечивает прочность: чашка не деформируется от ударов молотком, не трескается, сохраняет геометрию сотни циклов сборки-разборки.

Над верхней чашкой - стоппер диаметром 8 мм, приваренный к трубе. В самом верху стойки - финальный стоппер диаметром 12 мм. Он не даёт чашке соскочить при погрузке, транспортировке и перемещении по объекту.

Как выглядит сборка:

1. Ригель (горизонтальный элемент) с кованными клиньями на концах заводится в нижнюю чашку.

2. Верхняя чашка опускается до упора.

3. Ударом молотка по выступающим элементам верхняя чашка проворачивается по часовой стрелке.

Всё. Соединение зафиксировано. Один узел - 2-3 секунды. Никаких болтов, гаек, клиньев и других мелких деталей, которые можно потерять на стройплощадке.

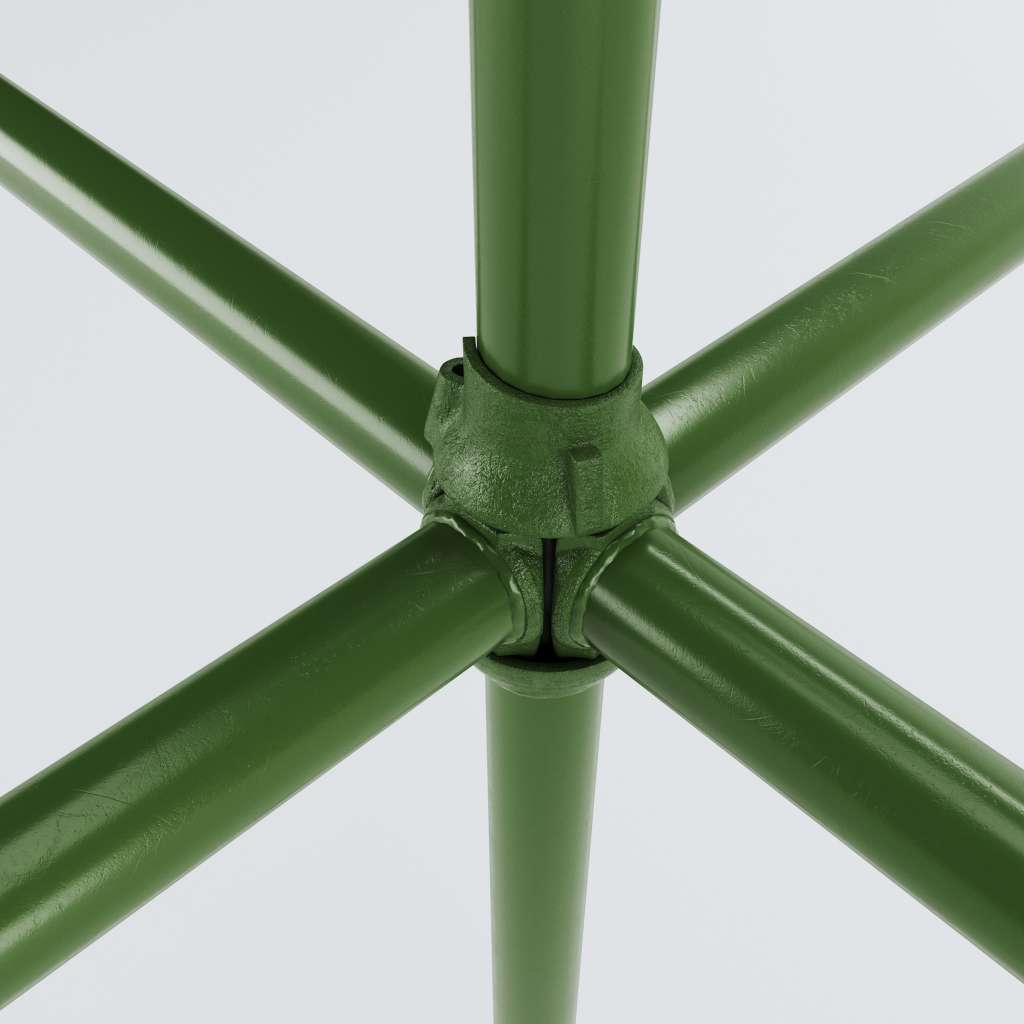

В одном чашечном узле можно закрепить до четырёх ригелей под прямым углом - система собирается в жёсткий пространственный каркас.

Согласно паспорту изделия CUP‑LOCK Баумак:

«Соединение вертикального и горизонтального элемента: отвести вверх чашку верхнюю, расположив её над фиксатором; завести клины горизонтальных элементов в нижнюю чашку и опустить верхнюю чашку до упора; ударом молотка по выступающим элементам верхней чашки завернуть её по часовой стрелке, обеспечив тем самым плотную фиксацию клинов горизонтальных элементов.»

Ключевое слово здесь - плотную. Чашечный замок даёт плотную фиксацию без люфтов.

Чем чашечный замок Cup‑Lock отличается от клинового крепления?

Чтобы понять преимущества чашечного замка, достаточно посмотреть на ключевые различия:

Количество деталей в узле

В чашечном замке все элементы вварены в стойку. В клиновом креплении используется отдельный замок - деталь, которая вставляется в проушины и забивается молотком.

Риск потери элементов

В чашечном замке терять нечего - всё приварено к стойке. В клиновом креплении замки и клинья теряются на объекте, падают с высоты, забиваются грязью.

Скорость сборки

Чашечный замок фиксируется за 2-3 секунды. Клиновое крепление требует больше времени на установку и проверку каждого замка.

Контроль затяжки

Чашечный замок не требует контроля - фиксация жёсткая. Клиновое крепление требует постоянного контроля: недобитый клин теряет несущую способность, перекошенный — заклинивает.

Коррозия

В чашечном замке узел защищён порошковым покрытием вместе со всей стойкой. Участки трубы под верхними чашками также прокрашиваются. В клиновом креплении замки и клинья ржавеют, особенно при контакте с бетоном.

Люфты со временем

Чашечный замок сохраняет геометрию сотни циклов. В клиновом креплении клин и корпус изнашиваются, появляются люфты, соединение теряет жёсткость.

Пространственная жёсткость

В одном чашечном узле можно закрепить до четырёх ригелей под прямым углом. Это даёт пространственную жёсткость, которая критична на высотных объектах. Клиновая система такой гибкости не даёт.

Почему чашечный замок надёжнее?

1. Отсутствие мелких деталей

В чашечном замке нет ничего, что можно было бы потерять. Все элементы вварены в стойку. В клиновой системе замок - это отдельная деталь. И на стройплощадке такие детали теряются, падают с высоты, забиваются грязью. Один потерянный клин - один неработающий узел. Десять потерянных клиньев - остановка монтажа.

2. Исключение человеческого фактора

Чашечный замок фиксируется жёстко - опустил чашку, ударил молотком. Нельзя «недобить» или «перекосить». В клиновой системе замок требует правильной установки клина. Недобитый клин - потеря несущей способности. Перекошенный клин - заклинивание.

3. Защита от коррозии

Чашечный узел окрашивается порошковым покрытием вместе со всей стойкой. Участки трубы под верхними чашками также прокрашиваются - многие производители этого не делают. Клиновые замки - особенно чугунные - более подвержены коррозии, особенно при контакте с бетоном. Ржавый клин не фиксируется плотно. Ржавый корпус не даёт жёсткого соединения.

4. Стабильность геометрии

В чашечном замке геометрия узла задана конструкцией стойки. Она не меняется со временем. В клиновой системе клин и корпус изнашиваются, появляются люфты, соединение теряет жёсткость. Узел, в котором появился люфт, уже не может воспринимать расчётную нагрузку.

5. Скорость и простота монтажа

Чашечный замок не требует специальных навыков. Ригель вставляется в нижнюю чашку, верхняя опускается, удар молотком - готово. В клиновой системе нужно правильно установить замок, забить клин, проверить затяжку. Каждый узел - это время. Чем больше узлов, тем больше разница в скорости.

Чашечный замок Cup‑Lock - это инженерное решение, доказавшее свою надёжность на тысячах объектов.

Он не требует мелких деталей, не боится человеческого фактора, защищён от коррозии и сохраняет геометрию сотни циклов. Сборка - за секунды. Ресурс - до 300 циклов.

Клиновое крепление - это более сложная система с отдельными элементами, которые можно потерять, повредить или неправильно установить. Оно требует постоянного контроля, подвержено коррозии и со временем теряет жёсткость из-за люфтов.

Именно поэтому на сложных объектах - высотное строительство, мосты, промышленные перекрытия - профессионалы выбирают чашечную систему Cup‑Lock. Не потому что «дороже - значит лучше». А потому что она просто надёжнее работает.

ООО «БАУМАК» - производитель опалубки с 2001 года. Система CUP‑LOCK - с коваными чашечными замками. Паспорта, сертификаты, протоколы испытаний - в открытом доступе.
