Опалубка перекрытий для промышленного и высотного строительства. Требования к системе.

Какая опалубка подходит для промышленного и высотного строительства?

Для промышленных и высотных объектов подходят три типа систем: телескопические стойки (до 4,9 м), рамная опалубка (до 20 м) и CUP‑LOCK (до 40 м). Ключевые требования к системе: высокая несущая способность, пространственная жёсткость, работа на высоте без потери характеристик. CUP‑LOCK - единственная система, которая сохраняет несущую способность (до 6200 кгс) независимо от высоты и подходит для сложной геометрии и толщины перекрытий до 800 мм.

Промышленное и высотное строительство предъявляет к опалубочным системам требования, которые невозможно закрыть типовыми решениями. Здесь не работают стандартные подходы - высоты зданий достигают 10-20 этажей, а высота отдельных этажей в промышленных цехах, торговых центрах и спортивных комплексах может составлять 6-10 метров и более.

Нагрузки от бетона и арматуры исчисляются десятками тонн, а геометрия перекрытий может быть самой сложной. Ошибка в выборе опалубки на таких объектах - это не просто перерасход материалов, а риск для жизни людей и срыв сроков сдачи объекта.

В этом материале - разбор того, каким требованиям должна соответствовать опалубка для промышленных и высотных объектов, и какие системы способны эти требования выполнить.

Какие задачи решает опалубка в промышленном и высотном строительстве

На объектах такого уровня опалубка перекрытий - это не просто «временная опора». Это инженерная конструкция, которая должна:

• Выдерживать высокие нагрузки - от собственного веса системы, бетона, арматуры, технологического оборудования и динамических воздействий при подаче бетона.

• Работать на большой высоте - без потери несущей способности и устойчивости при ветровых и динамических нагрузках.

• Обеспечивать точную геометрию - отклонения в перекрытии промышленного объекта могут привести к серьёзным проблемам на этапе монтажа оборудования.

• Быть безопасной - исключать риски обрушения и травматизма при работе на высоте.

• Иметь высокую оборачиваемость - промышленные объекты часто предполагают многократное использование системы на разных участках.

Разберём, как эти задачи решаются с помощью трёх основных типов систем: телескопических стоек, рамной опалубки и объёмной системы CUP‑LOCK.

1. Телескопические стойки - для стандартных задач

Телескопические стойки - это привычное решение для типовых перекрытий. Они просты, понятны и дёшевы. Но у них есть жёсткие ограничения, которые делают их неприменимыми для промышленных и высотных объектов.

Ключевые характеристики телескопических стоек:

• Диаметр наружной трубы - 60 мм, внутренней - 51 мм.

• Диапазон рабочей высоты - от 1,05 до 4,90 м.

• Толщина стенки - от 1,5 до 3,0 мм в зависимости от серии.

• Несущая способность в сложенном состоянии - до 3600 кгс, на максимальной высоте падает до 1600 кгс и ниже.

Основные ограничения для промышленного и высотного строительства:

1. Ограничение по высоте - максимальная рабочая высота 4,9 м. Для объектов с высотой этажа 6-10 метров телескопические стойки не подходят без использования дополнительных надставок, что снижает устойчивость.

2. Падение несущей способности с ростом высоты - на максимальной высоте нагрузка падает в 1,5-2 раза. Для толстых перекрытий промышленных объектов этого недостаточно.

3. Отсутствие пространственной жёсткости - стойки работают каждая сама по себе. При боковых нагрузках (ветер, вибрация от бетононасоса) конструкция может терять устойчивость.

Где применяются: жилые и коммерческие здания с высотой этажа до 4,9 м, типовые перекрытия без сложной геометрии.

2. Рамная опалубка - прочность и устойчивость

Рамная опалубка - это более серьёзный шаг в сторону промышленного строительства. Она представляет собой пространственные рамы, которые собираются из стоек и ригелей в жёсткую конструкцию.

Ключевые преимущества рамной опалубки:

1. Пространственная жёсткость - рамы связаны между собой, нагрузка распределяется равномерно. Конструкция не теряет устойчивость при боковых нагрузках.

2. Высокая несущая способность - рамные системы рассчитаны на большие нагрузки, характерные для промышленных перекрытий.

3. Устойчивость на высоте - рамы сохраняют геометрию даже при значительной высоте. Максимальная высота сооружаемых систем достигает 20 м.

Ограничения рамной опалубки:

1. Громоздкость - элементы рамных систем крупные и тяжёлые, что усложняет транспортировку и монтаж.

2. Ограниченная гибкость - для сложной геометрии (наклонные поверхности, перепады высот) рамные системы требуют дополнительных элементов.

3. Стоимость - рамная опалубка дороже телескопических стоек.

Где применяется: промышленные объекты, мосты, тоннели, здания с высотой этажа свыше 5 метров и большими нагрузками. Оборачиваемость элементов - до 500 циклов.

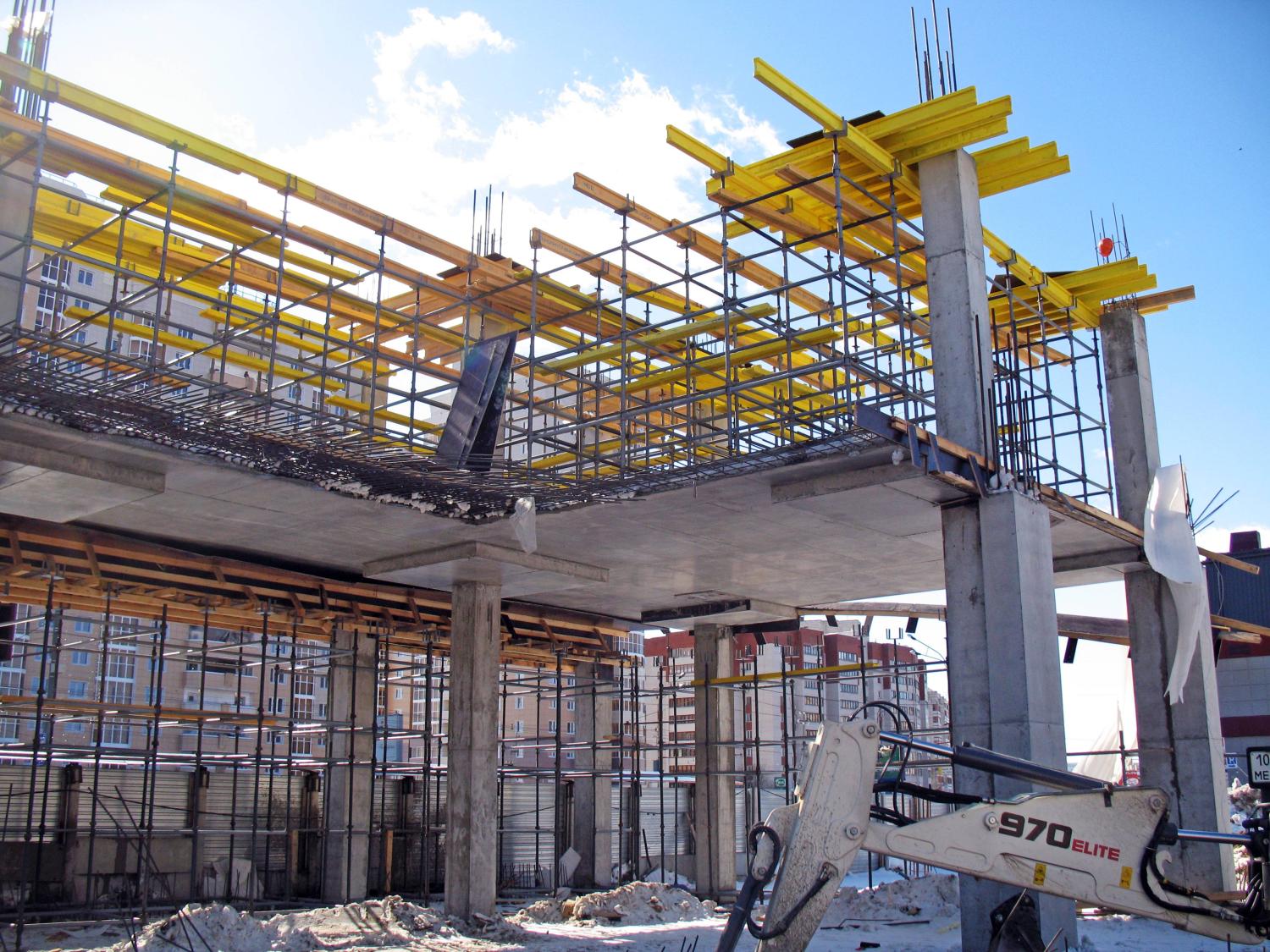

3. CUP-LOCK - универсальное решение для сложных задач

CUP‑LOCK (объёмная чашечная опалубка) - это система, которая сочетает в себе преимущества телескопических стоек и рамной опалубки, но лишена их недостатков.

Как устроена система CUP‑LOCK:

На вертикальной стойке через каждые 0,5 метра расположены чашечные узлы. Ригель заводится в нижнюю чашку, сверху опускается подвижная чашка и фиксируется ударом молотка. Одно соединение - 2-3 секунды.

Ключевые технические характеристики CUP‑LOCK:

• Вертикальный элемент - труба 48 мм, толщина стенки 3 мм.

• Горизонтальный ригель - труба 48 мм, толщина стенки 2,5 мм.

• Шаг чашек - 0,5 м.

• Несущая способность вертикального элемента - до 6200 кгс (при шаге ригелей 0,5 м).

• Максимальная высота конструкции - до 40 метров.

• Толщина перекрытия - до 800 мм.

• Рабочий температурный диапазон - от -40 до +45°С.

• Ресурс системы - до 500 циклов.

Почему CUP‑LOCK подходит для промышленного и высотного строительства:

1. Несущая способность не зависит от высоты

На 40 метрах стойка CUP‑LOCK с шагом ригелей 0,5 м держит те же 6200 кгс, что и на 3 метрах. Телескопические стойки на 4,9 м - всего 1600 кгс. Разница - почти в 4 раза.

2. Пространственная жёсткость

В CUP‑LOCK все стойки соединены ригелями и диагоналями в единый каркас. Конструкция не теряет устойчивость даже при ветровых и динамических нагрузках. При установке системы выше 10 метров требуется скрепить диагональю каждый ярус и минимум каждый седьмой пролёт от опоры до верхней унивилки.

3. Универсальность

CUP‑LOCK подходит для:

• Высотного строительства (до 40 м)

• Промышленных перекрытий (толщина до 800 мм)

• Мостов и эстакад

• Тоннелей и подземных парковок

• Наклонных поверхностей и конструкций сложной геометрии

4. Скорость монтажа

Сборка CUP‑LOCK в 3-4 раза быстрее традиционных систем. Одно соединение - 2-3 секунды. На объектах с большими площадями перекрытий это даёт существенную экономию времени.

5. Безопасность

Чашечные замки исключают самопроизвольное рассоединение - даже при динамических нагрузках. Отсутствие мелких деталей - ничего нельзя потерять на объекте.

6. Долговечность

У CUP‑LOCK нет телескопических узлов - нечему изнашиваться и заклинивать. Ресурс системы - до 500 циклов.

Сравнение систем для промышленного и высотного строительства

Требования к опалубке для промышленного и высотного строительства (сводка)

На основе анализа трёх систем можно сформулировать ключевые требования, которым должна соответствовать опалубка для таких объектов:

1. Несущая способность - система должна выдерживать нагрузки от бетона, арматуры, собственного веса, технологического оборудования и динамических воздействий. CUP‑LOCK обеспечивает до 6200 кгс на стойку.

2. Работа на высоте - система должна сохранять несущую способность и устойчивость на высотах свыше 5 метров. CUP‑LOCK работает до 40 метров без потери характеристик.

3. Пространственная жёсткость - конструкция должна быть устойчива к боковым нагрузкам (ветер, вибрация). Этого достигают рамная опалубка и CUP‑LOCK.

4. Точность геометрии - отклонения элементов должны быть строго ограничены: вертикальные элементы - не более 2,5 мм на 2 метра длины, горизонтальные - не более 1 мм на 1 метр длины.

5. Безопасность - система должна исключать самопроизвольное рассоединение и риск обрушения. Чашечные замки CUP‑LOCK обеспечивают надёжную фиксацию без дополнительных креплений.

6. Высокая оборачиваемость - для промышленных объектов с большими объёмами работ система должна выдерживать сотни циклов. CUP‑LOCK и рамная опалубка - до 500 циклов.

Как выбрать систему? Рекомендации.

Когда выбирать телескопические стойки:

• Высота перекрытия до 4,9 м

• Типовая геометрия без сложных участков

• Стандартные нагрузки

• Бюджет - ключевой фактор

Когда выбирать рамную опалубку:

• Высота перекрытия до 20 м

• Толщина перекрытия до 400 мм

• Требуется пространственная жёсткость

• Объект - промышленное здание, мост, тоннель

Когда выбирать CUP‑LOCK:

• Высота перекрытия свыше 5 м (до 40 м)

• Толщина перекрытия свыше 400 мм (до 800 мм)

• Сложная геометрия, наклонные поверхности, перепады высот

• Требуется максимальная несущая способность (до 6200 кгс)

• Важна скорость монтажа - каждый день простоя стоит денег

• Система будет использоваться многократно на разных объектах

• Работы ведутся при экстремальных температурах (от -40 до +45°С)

Для промышленного и высотного строительства выбор опалубочной системы - это не вопрос «что дешевле». Это вопрос «что работает».

• Телескопические стойки - для типовых перекрытий до 4,9 м. Просто, дёшево, но ограничено по высоте и нагрузке.

• Рамная опалубка - для промышленных объектов и средних высот (до 20 м). Пространственная жёсткость и высокая несущая способность, но ограниченная гибкость.

• CUP‑LOCK - для сложных и высотных объектов. Работает до 40 метров, держит до 6200 кгс на стойку, подходит для любых геометрий и имеет ресурс до 300 циклов.

Именно поэтому на промышленных и высотных объектах профессионалы выбирают CUP‑LOCK. Не потому что «дороже - значит лучше». А потому что она просто работает там, где другие системы уже не справляются.

Часто задаваемые вопросы

Вопрос: Какая опалубка нужна для высотного строительства?

Для высотного строительства с высотой этажа более 5 метров подходит CUP‑LOCK (до 40 м) или рамная опалубка (до 20 м). Телескопические стойки ограничены высотой 4,9 м.

Вопрос: Какая нагрузка должна выдерживать опалубка для промышленного перекрытия?

Для промышленных перекрытий требуется несущая способность от 3000 до 6200 кгс на стойку в зависимости от толщины перекрытия. CUP‑LOCK обеспечивает до 6200 кгс.

Вопрос: Какая опалубка выдерживает толщину перекрытия 800 мм?

CUP‑LOCK выдерживает толщину перекрытия до 800 мм. Рамная опалубка - до 400 мм. Телескопические стойки имеют ограничения по толщине.

Вопрос: Сколько циклов выдерживает опалубка для промышленного строительства?

CUP‑LOCK и рамная опалубка выдерживают до 300 циклов. Телескопические стойки имеют ограниченный ресурс из-за износа телескопических узлов.
