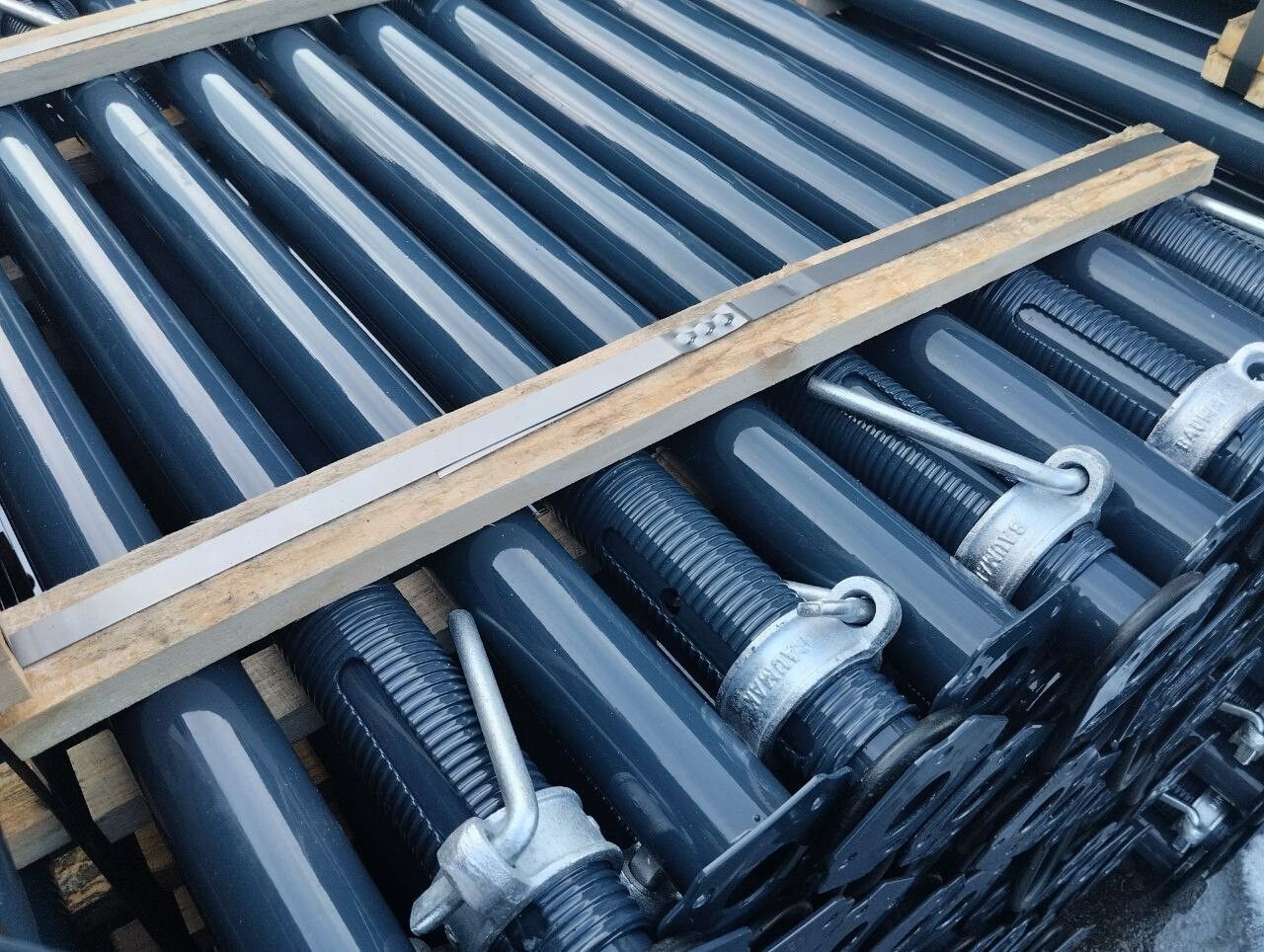

Телескопические стойки для опалубки: назначение и характеристики

Что такое телескопические стойки для монолитного перекрытия?

Телескопические стойки — это регулируемые по высоте конструкции, которые применяются для поддержки опалубки при заливке бетонных перекрытий. Они позволяют точно регулировать высоту, обеспечивая надежность и безопасность строительного процесса. Благодаря своей конструкции, стойки способны выдерживать значительные нагрузки, что делает их незаменимыми в строительстве многоэтажных зданий и других сложных сооружений.

Виды телескопических стоек

На сегодняшний день существует два основных вида телескопических стоек, каждый из которых имеет свои особенности и преимущества:

• Стойки с открытой резьбой: резьба на таких стойках накатывается на внешней трубе, а литая гайка накручивается сверху. Это позволяет быстро и легко регулировать высоту стойки, однако требует более тщательного ухода, чтобы избежать попадания строительного раствора на резьбу.

• Стойки с закрытой резьбой: резьба защищена гайкой от попадания строительного раствора, что является их главным преимуществом. Это увеличивает долговечность стоек и снижает необходимость в частом обслуживании.

Из чего состоит стойка телескопическая?

Телескопическая стойка состоит из нескольких ключевых элементов, каждый из которых выполняет свою функцию:

• Внешняя труба — основной элемент конструкции, обеспечивающий устойчивость стойки и воспринимающий основную нагрузку. Она изготавливается из прочных металлических материалов, способных выдерживать значительные нагрузки.

• Внутренняя труба — служит для регулировки высоты стойки. Она вставляется внутрь внешней трубы и фиксируется на нужной высоте с помощью узла регулировки.

• Узел регулировки (гайка и стопорный крюк) — позволяет зафиксировать внутреннюю трубу на необходимой высоте, обеспечивая надежность и безопасность конструкции.

• Опорные пятки — обеспечивают надежное крепление стойки к основанию и равномерную передачу нагрузки от опалубки и перекрытия на опорное основание. Они изготавливаются из прочных материалов, что гарантирует долговечность и надежность конструкции.

Характеристики телескопических стоек

Телескопические стойки обладают рядом характеристик, которые делают их незаменимыми в строительстве:

• Несущая способность: этот параметр определяется диаметром внешней и внутренней трубы, а также толщиной их стенок. Он определяет максимальную нагрузку, которую стойка может воспринять от заливаемого перекрытия и передать на опорное основание.

• Высота: максимальная и минимальная высота, на которую можно отрегулировать стойку. Как правило, стойки доступны в разных размерах, обычно от 1,05 до 4,9 метра. Выбор высоты зависит от требуемой высоты опалубки и типа перекрытия.

• Шаг регулировки: расстояние между соседними отверстиями на внутренней трубе, определяющее высоту фиксации стойки в рабочем положении. Чем меньше шаг, тем точнее можно отрегулировать высоту стойки.

• Материал изготовления: стойки могут быть изготовлены из стали или алюминия. Стальные стойки обладают большей прочностью, но алюминиевые легче и дешевле, что делает их более удобными в транспортировке и установке.

Расчет стоек опалубки перекрытий

При расчете типа и количества применяемых стоек необходимо учитывать несколько ключевых факторов:

• Высота установки опалубки перекрытия — определяет выбор высоты стоек. Чем выше требуется поднять опалубку, тем более высокие стойки понадобятся.

• Толщина перекрытия — определяет вес бетонной смеси и, как следствие, нагрузку на стойку. Чем толще перекрытие, тем больше нагрузка на стойки.

• Расстояние между стойками — должно быть достаточным для обеспечения устойчивости опалубки. Неправильный расчет может привести к деформации или обрушению конструкции.

• Применяемая технология ведения бетонных монолитных работ — определяет количество вспомогательных элементов: треног, унивилок, балок. Эти элементы помогают равномерно распределить нагрузку и обеспечить устойчивость конструкции.

Монтаж телескопических стоек для опалубки

Процесс монтажа телескопических стоек включает несколько этапов, каждый из которых важен для обеспечения надежности и безопасности конструкции:

1. Подготовка основания — поверхность должна быть ровной и чистой, чтобы обеспечить надежное крепление стоек.

2. Разметка расстановки: предварительная разметка шага установки стоек согласно расчетам. Это позволяет точно определить места установки стоек и избежать ошибок при монтаже.

3. Предварительная регулировка высоты стоек — до установки на место стойки выдвигаются на рабочую высоту, высота выдвижения фиксируется крюками. Это позволяет ускорить процесс монтажа и избежать ошибок при установке.

4. Установка стоек на основание: установка и закрепление треног на стойках. При необходимости стойки крепятся к основанию с помощью анкерных болтов или других крепежных элементов, что обеспечивает дополнительную устойчивость конструкции.

5. Монтаж балок: установка и крепление продольных и поперечных балок на унивилках стоек. Это позволяет равномерно распределить нагрузку и обеспечить надежность конструкции.

6. Укладка фанерных листов: размещение и закрепление фанерных листов на балках для создания формы опалубки. Это позволяет создать ровную и прочную поверхность для заливки бетона.

7. Точная регулировка высоты палубы (юстировка опалубки) — плавная регулировка высоты стоек путем вращения регулировочных гаек. Это позволяет точно настроить высоту опалубки и избежать ошибок при заливке бетона.

Критерии выбора стоек телескопических

При выборе телескопических стоек следует обратить внимание на несколько ключевых критериев:

• Соответствие несущей способности стойки расчетной нагрузке от опалубки и заливаемого перекрытия. Это гарантирует надежность и безопасность конструкции.

• Высота — стойки должны легко и удобно регулироваться по высоте, обеспечивая возможность адаптации к разным высотам опалубки и обеспечивая необходимую высоту перекрытия.

• Материал изготовления — стальные стойки предпочтительнее алюминиевых. Стальные стойки должны быть изготовлены из прочной стали, соответствующей ГОСТ, что гарантирует их долговечность и надежность.

• Практичность: стойки должны быть легкими, компактными, удобными в установке и демонтаже, с надежными механизмами фиксации и блокировки. Это облегчает процесс монтажа и демонтажа, а также транспортировку стоек.

• Совместимость: стойки должны быть совместимы с другими элементами опалубки, такими как треноги, унивилки, балки. Это позволяет создать единую и надежную конструкцию.

• Бренд и качество — выбирайте стойки от проверенных производителей с хорошей репутацией. Это гарантирует качество и надежность продукции, а также долгий срок службы.

Телескопические стойки для опалубки являются незаменимым элементом в строительстве, обеспечивая надежность и эффективность процесса возведения монолитных перекрытий. Их правильный выбор и установка гарантируют безопасность и долговечность конструкции, что делает их важной частью любого строительного проекта.
