Какой пружинный зажим нужен для вашего объекта? Выбираем по нагрузке

Какой пружинный зажим выбрать?

Выбор зависит от требуемой нагрузки. У завода «Баумак» есть несколько серий зажимов с разной несущей способностью: от 2000 кг (модель KV) до 4000 кг (модель Z+). Для лёгких конструкций (фундаменты, стены) достаточно моделей KV или ST. Для колонн и густоармированных конструкций нужны H или Z. Важно: у всех наших зажимов толщина язычка - 6 мм, что гарантирует надёжную фиксацию арматуры и исключает соскальзывание.

Пружинный зажим - это силовой элемент опалубки. Он стягивает щиты и держит их, пока бетон набирает прочность. Если зажим не выдерживает нагрузку, щиты расходятся, бетон вытекает, объект встаёт.

Поэтому выбирать зажим «на глаз» нельзя. Нужно точно понимать, какая нагрузка будет на него действовать. В этой статье - подробный разбор моделей зажимов «Баумак» и рекомендации по выбору.

Что такое пружинный зажим и из чего он состоит?

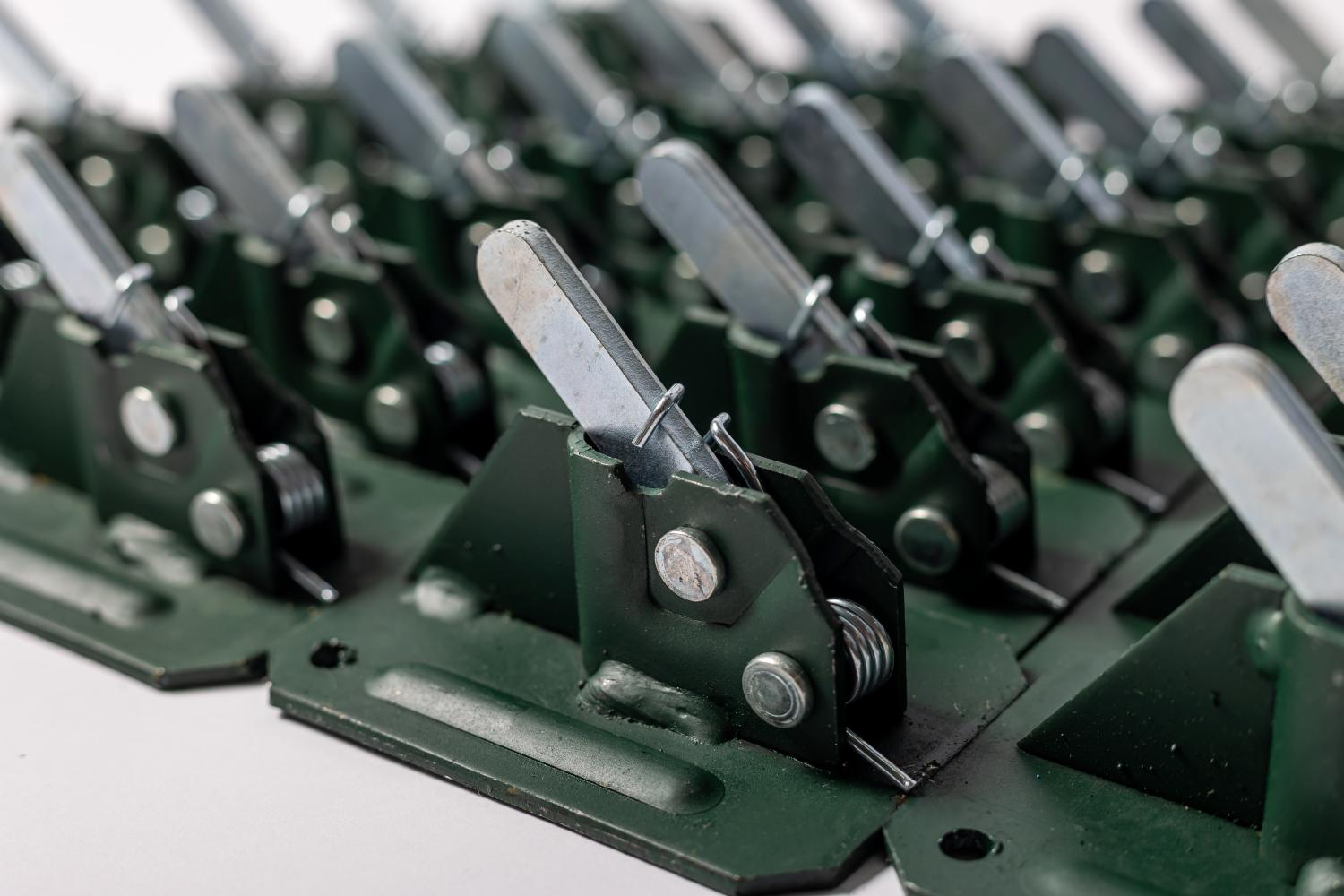

Пружинный зажим (в обиходе - «лягушка», «клипса») - это устройство для стягивания щитов опалубки с помощью арматурных стержней. Он состоит из нескольких элементов:

• Основание - металлическая пластина с отверстиями под арматуру. На основании корпуса есть два отверстия Ø7 мм для временной фиксации зажима на опалубке.

• Клипса (направляющая) - элемент, по которому движется язычок.

• Язычок - подвижный зубчатый элемент, который захватывает арматуру и фиксирует зажим.

• Пружинка - создаёт усилие прижима.

• Заклёпки - крепёжные элементы (2 шт.).

• Косынка - элемент усиления (только в усиленных моделях).

• Сварной шов - дополнительное соединение (только в усиленных моделях).

Зажимы используются совместно со стержнями арматуры любого профиля и класса, в том числе гладкой, диаметром 6–10 мм. Минимальная длина стержня - размер бетонируемой конструкции с учётом толщины опалубки плюс 300 мм.

Модельный ряд зажимов «Баумак»

Мы выпускаем зажимы в стандартном и усиленном исполнении. Все модели имеют язычок 6 мм и основание 70×105 мм. Различаются они толщиной металла и, как следствие, максимальной нагрузкой.

Таблица характеристик:

Модель	Исполнение	Нагрузка, кг	Толщина клипсы, мм	Толщина основания, мм	Толщина язычка, мм	Вес, кг
KV	стандарт	2000	2,5	2,5	6	0,26
KV+	усиленный	2200	2,5	2,5	6	0,279
ST	стандарт	2300	2,5	3	6	0,31
ST+	усиленный	2500	2,5	3	6	0,33
H	стандарт	2700	3	3,5	6	0,37
H+	усиленный	3000	3	3,5	6	0,39
Z	стандарт	3500	3,5	3,5	6	0,375
Z+	усиленный	4000	3,5	3,5	6	0,395

Как видите, с ростом нагрузки увеличивается толщина металла. Усиленные модели (с индексом «+») дают небольшую прибавку к нагрузке за счёт дополнительных элементов — косынки и сварного шва.

Как выбрать зажим под ваш объект?

Главный критерий - нагрузка, которая будет действовать на зажим. Она зависит от:

• давления бетонной смеси (зависит от толщины конструкции и скорости заливки);

• шага установки зажимов (чем чаще, тем меньше нагрузка на каждый);

• толщины щитов опалубки.

Практические рекомендации:

• Для лёгких конструкций (ленточные фундаменты, стены до 3 м, стандартные колонны) - подойдут модели KV, KV+ или ST. Их нагрузка 2000–2300 кг перекрывает typical нагрузки в гражданском строительстве.

• Для средних нагрузок (колонны с умеренным армированием, стены большой толщины) - выбирайте ST+, H или H+. Нагрузка 2500-3000 кг.

• Для тяжёлых конструкций (густоармированные колонны, шахты, тоннели, массивные фундаменты) - нужны Z или Z+. Нагрузка 3500-4000 кг.

Если сомневаетесь - берите модель с запасом. Лучше переплатить за более прочный зажим, чем столкнуться с аварией.

Почему язычок 6 мм - это важно?

У всех наших зажимов толщина язычка - 6 мм. Это не случайность. Тонкий язычок (4-5 мм) при высокой нагрузке может разогнуться и пропустить арматуру. Язычок 6 мм не разгибается и надёжно фиксирует стержень даже при неравномерной установке.

Именно поэтому мы не делаем зажимы с тонким язычком, даже если это дешевле.

Особенности усиленных моделей

Усиленные зажимы (ST+, H+, Z+) отличаются от стандартных наличием косынки и сварного шва (см. эскиз в паспорте). Эти элементы увеличивают жёсткость конструкции и позволяют выдерживать slightly большие нагрузки. Разница в нагрузке между стандартной и усиленной моделью одной серии - 200-500 кг. Если ваш объект работает на пределе, лучше выбрать усиленную версию.

Монтаж и демонтаж

Монтаж зажимов производится в следующем порядке:

1. В парные отверстия щитов устанавливается арматура, которая должна выходить за пределы щита не менее чем на 15 см с каждой стороны.

2. Отжав язычок, зажим свободно устанавливается на арматуру с обеих сторон опалубки.

3. С одной стороны надевается обжимной ключ (поставляется отдельно) и продвигается до упора.

4. Малым рычагом ключ фиксируется на арматуре, большим - вытягивается арматура, обтягивая замок. Второй зажим обжимается автоматически.

5. Для демонтажа после отвердевания раствора достаточно слегка ударить по язычку молотком и снять зажим с арматуры.

Важно: количество и порядок установки зажимов определяются проектом производства работ. Претензии на изделия, смонтированные без проекта, не принимаются.

FAQ

Вопрос: Можно ли использовать зажим KV для колонн?
Для стандартных колонн без густого армирования - да. Для колонн с высокими нагрузками нужны модели H или Z.

Вопрос: Чем отличается ST от ST+?
ST+ - усиленная версия. У неё немного выше нагрузка (2500 против 2300 кг) и есть дополнительные элементы усиления (косынка, сварной шов).

Вопрос: Какой зажим выбрать для фундамента?
Для ленточного фундамента с щитами до 40 мм достаточно KV или ST. Для массивных фундаментов с толстыми щитами - H или Z.

Вопрос: Почему у всех зажимов язычок 6 мм?
Потому что язычок 6 мм не разгибается под нагрузкой и исключает соскальзывание арматуры. Это гарантия надёжности.

Вопрос: Нужен ли специальный ключ для монтажа?
Да, для монтажа и демонтажа рекомендуется использовать специальный обжимной ключ. Он поставляется отдельно.

Выбор пружинного зажима - это не вопрос «какой дешевле». Это вопрос «какой выдержит нагрузку на моём объекте».

Запомните главное:

• Для лёгких конструкций - KV, KV+ или ST (2000–2300 кг).

• Для средних нагрузок - ST+, H или H+ (2500–3000 кг).

• Для тяжёлых конструкций - Z или Z+ (3500–4000 кг).

• У всех моделей язычок 6 мм - гарантия от соскальзывания арматуры.

• Количество и порядок установки - по проекту производства работ.

Если сомневаетесь - обратитесь к нашим инженерам. Мы поможем подобрать зажим под ваш объект.
