Вставка соединительная 40*40 мм (без отверстий)

Назначение соединительной вставки

Вставка соединительная усиленная 200 мм — это элемент для стыковки усиленных вертикальных рам по высоте при сборке рамной опалубки перекрытий с повышенными нагрузками. Вставка устанавливается между рамами соседних ярусов и фиксируется штифтом с головкой и фиксатором, обеспечивая надёжное соединение и передачу вертикальной нагрузки. Применяется в системах с высотой ярусов до 2,4 м и нагрузками до 77 кН.

Где именно используется:

• сборка усиленных рамных конструкций для заливки монолитных перекрытий;

• стыковка рам при наборе высоты до 20 м в условиях интенсивной эксплуатации;

• соединение рам в многоярусных опалубочных системах с высокими нагрузками.

Конструкция и материалы

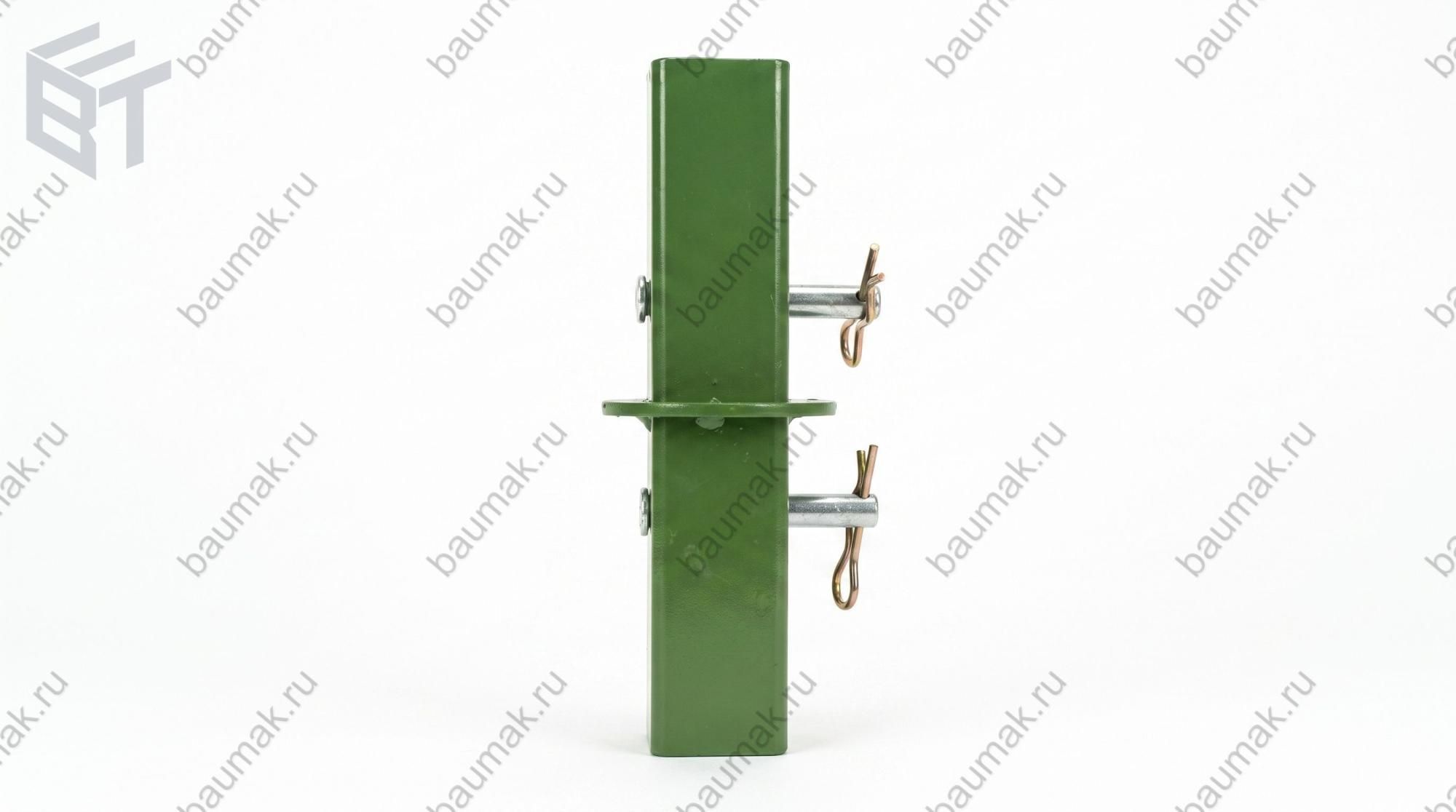

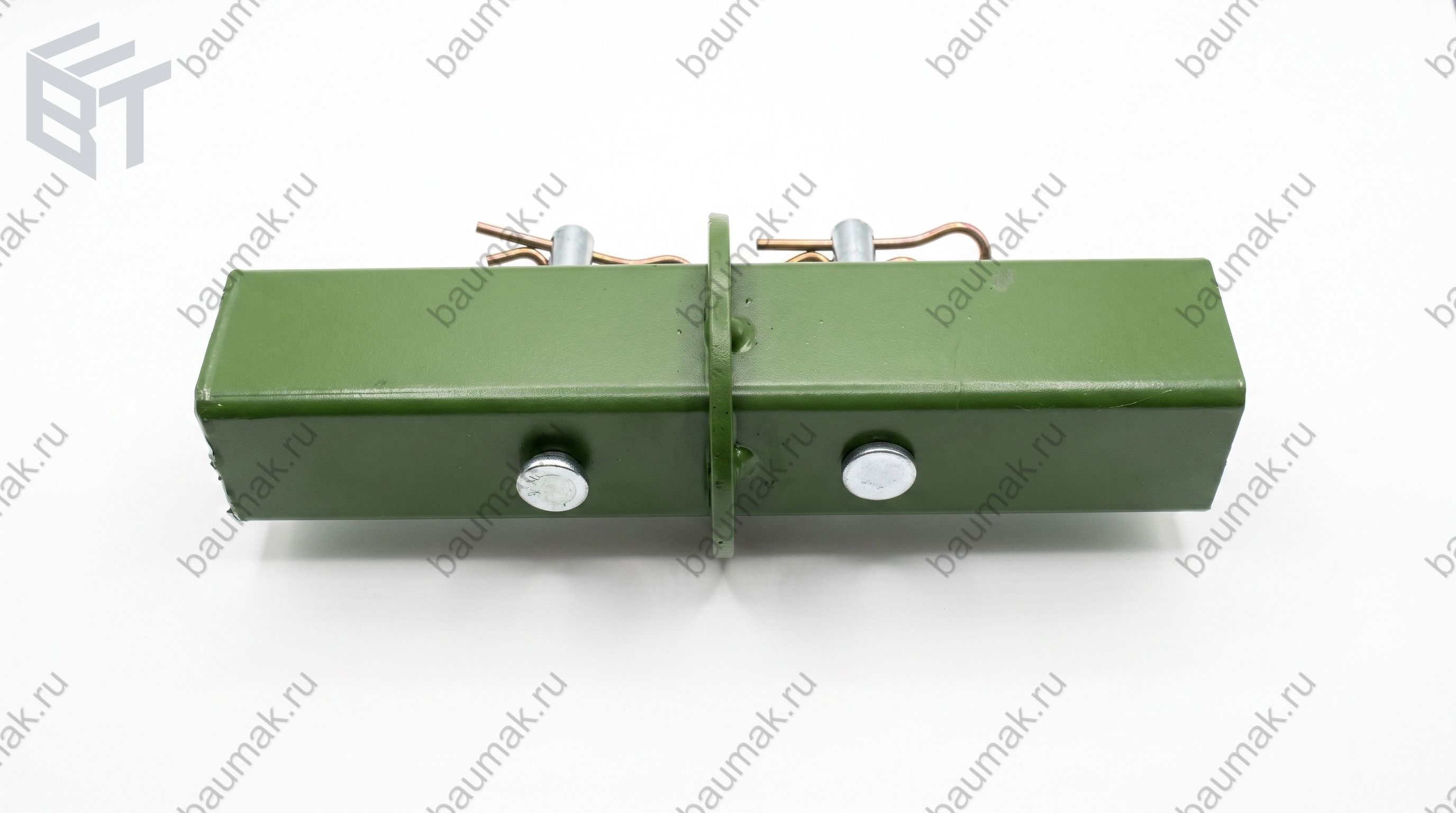

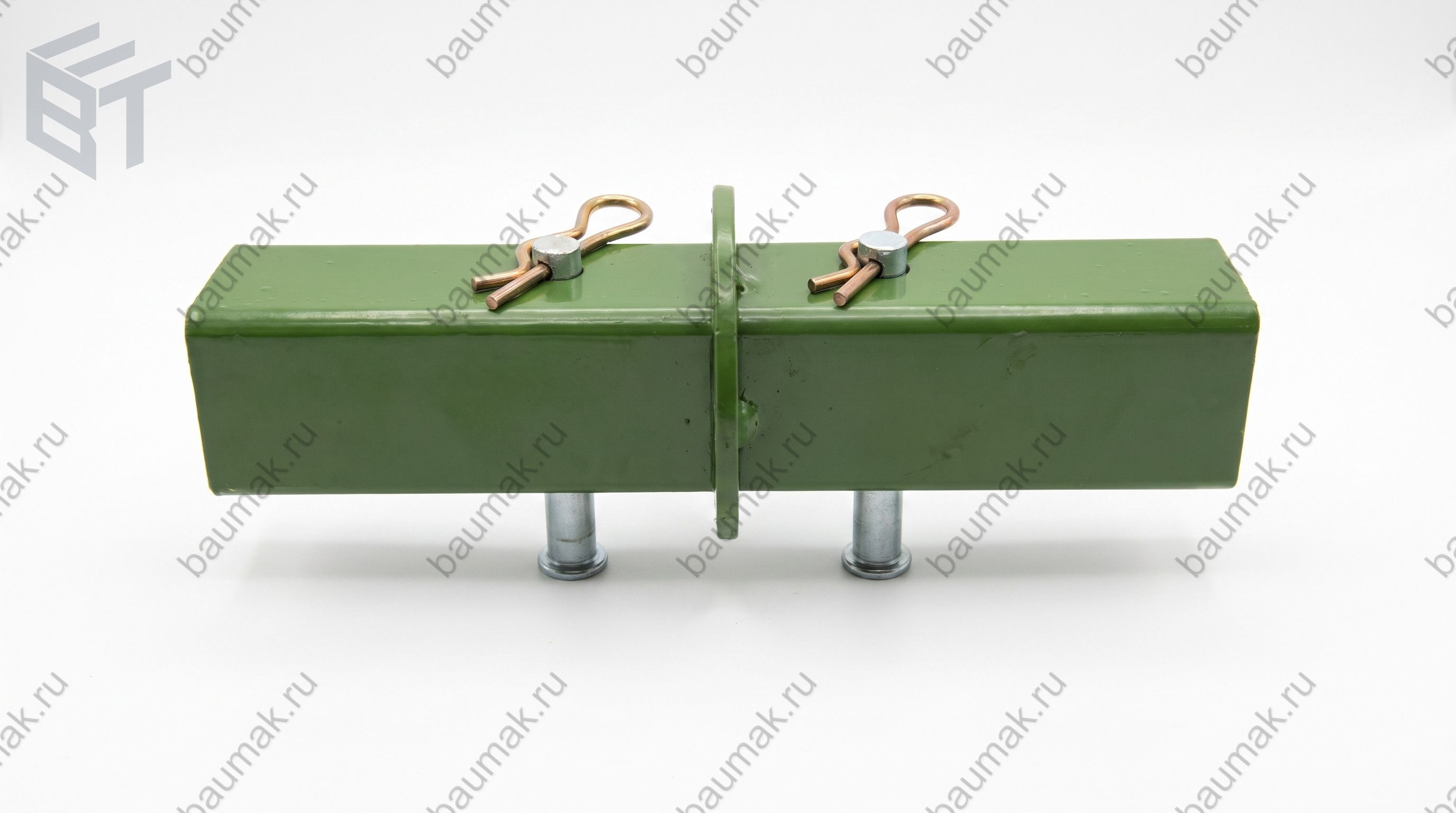

Вставка изготовлена из стальной квадратной трубы сечением 40×40 мм с толщиной стенки 3,0 мм. Длина вставки – 200 мм. По концам предусмотрены отверстия для фиксации штифтами. Сварные швы выполнены по ГОСТ 14771-76 прихватками длиной 10 мм по центру каждой грани на одной стороне. Усиленная конструкция рассчитана на работу в системах с вертикальными рамами из трубы 60 мм. Масса – 0,71 кг.

Технические характеристики

• Длина – 200 мм.

• Сечение трубы – 40×40 мм, стенка 3,0 мм.

• Масса – 0,71 кг.

• Крепление – штифт с головкой и фиксатором.

• Совместимость – унифицирована с усиленными вертикальными рамами (труба 60 мм).

Пять преимуществ, которые влияют на ваш выбор

1. Повышенная прочность – труба 40×40×3 мм обеспечивает высокую несущую способность и устойчивость к деформациям.

2. Надёжное соединение – фиксация штифтом исключает люфт и гарантирует жёсткость стыка при интенсивных нагрузках.

3. Быстрый монтаж – установка и демонтаж без специального инструмента.

4. Долговечность – усиленная конструкция рассчитана на многократное использование (не менее 10 циклов).

5. Совместимость – подходит для всех усиленных рамных систем 60 мм.

Сравнение с аналогами

В отличие от стандартных вставок, усиленная версия имеет увеличенное сечение (40×40 мм) и толщину стенки (3 мм), что позволяет выдерживать более высокие нагрузки и работать в системах с вертикальными рамами 60 мм. При массе 0,71 кг изделие остаётся удобным для монтажа, а усиленная конструкция гарантирует надёжность даже при интенсивной эксплуатации.

Как заказать и что учесть

• Укажите тип вставки (усиленная) при заказе.

• При необходимости уточните количество вставок для вашего объекта (по проекту).

• Минимальная партия и сроки – уточняйте у менеджеров.
