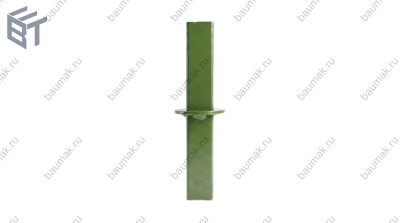

Вставка соединительная 30*30 мм (без отверстий)

Назначение соединительной вставки

Вставка соединительная стандартная 200 мм — это элемент для стыковки вертикальных рам по высоте при сборке рамной опалубки перекрытий. Вставка устанавливается между рамами соседних ярусов и фиксируется штифтом с головкой и фиксатором, обеспечивая надёжное соединение и передачу вертикальной нагрузки. Применяется в системах с шагом ярусов до 2,4 м.

Где именно используется:

• сборка рамных конструкций для заливки монолитных перекрытий;

• стыковка рам при наборе высоты до 20 м;

• соединение рам в многоярусных опалубочных системах.

Конструкция и материалы

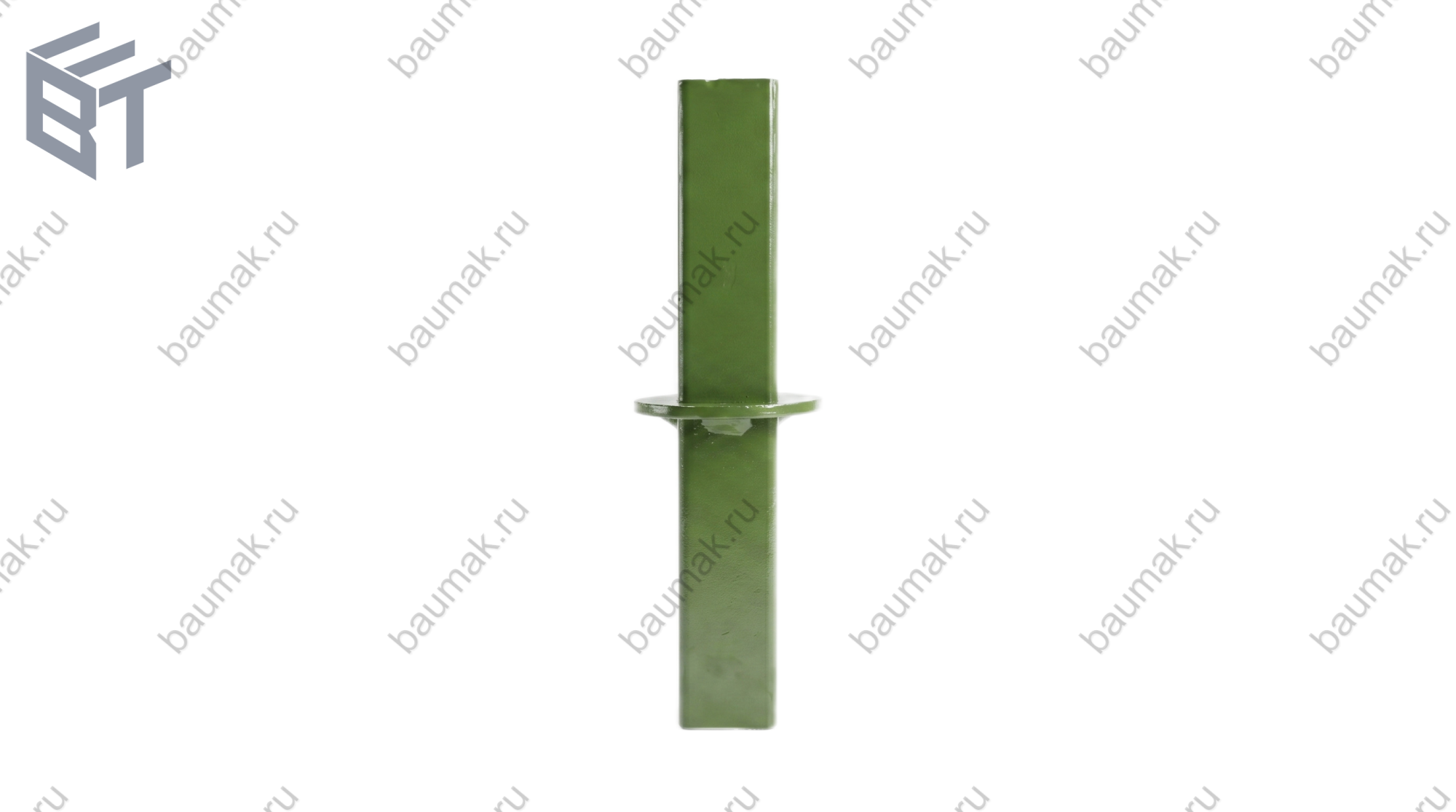

Вставка изготовлена из стальной квадратной трубы сечением 30×30 мм с толщиной стенки 2,0 мм. Длина вставки – 200 мм. По концам предусмотрены отверстия для фиксации штифтами. Сварные швы выполнены по ГОСТ 14771-76 прихватками длиной 10 мм по центру каждой грани на одной стороне. Масса – 0,41 кг.

Технические характеристики

• Длина – 200 мм.

• Сечение трубы – 30×30 мм, стенка 2,0 мм.

• Масса – 0,41 кг.

• Крепление – штифт с головкой и фиксатором.

• Совместимость – унифицирована со стандартными вертикальными рамами (труба 48 мм).

Пять преимуществ, которые влияют на ваш выбор

1. Надёжное соединение – фиксация штифтом исключает люфт и обеспечивает жёсткость стыка.

2. Быстрый монтаж – установка и демонтаж выполняются без специального инструмента.

3. Малый вес – 0,41 кг облегчают транспортировку и работу на высоте.

4. Долговечность – сварная конструкция рассчитана на многократное использование (не менее 10 циклов).

5. Совместимость – подходит для всех стандартных рамных систем 48 мм.

Сравнение с аналогами

В отличие от многих распространённых решений, где вставки изготавливаются из круглой трубы, наша вставка выполнена из квадратной трубы, что обеспечивает большую площадь контакта и устойчивость к скручиванию. При массе 0,41 кг изделие остаётся максимально лёгким, что упрощает монтаж на высоте. Надёжная фиксация штифтом гарантирует отсутствие люфта даже при интенсивных нагрузках.

Как заказать и что учесть

• Укажите тип вставки (стандартная или усиленная) при заказе.

• При необходимости уточните количество вставок для вашего объекта (по проекту).

• Минимальная партия и сроки – уточняйте у менеджеров.
