Рамная стойка усиленная 1,2м х 1,5м

Для каких задач нужна эта стойка?

Рамная стойка усиленная 1,2×1,5 м — это опорный элемент для сборки монолитной опалубки перекрытий с повышенными требованиями к нагрузке. Стойка принимает на себя вертикальную нагрузку от бетонируемого перекрытия и передаёт её на винтовые опорные пяты. Благодаря жёсткому каркасу и замковым соединениям с диагоналями, стойка обеспечивает устойчивость системы при динамических нагрузках (подача бетона, вибрация, ветер).

Где применяется:

• возведение перекрытий высотных зданий, промышленных сооружений и объектов с большими пролётами;

• высота от установочной отметки до низа перекрытия — до 20 м;

• устройство плитных столов размером 1,2×1,5 м и их комбинаций с другими типоразмерами.

Конструкция и материалы

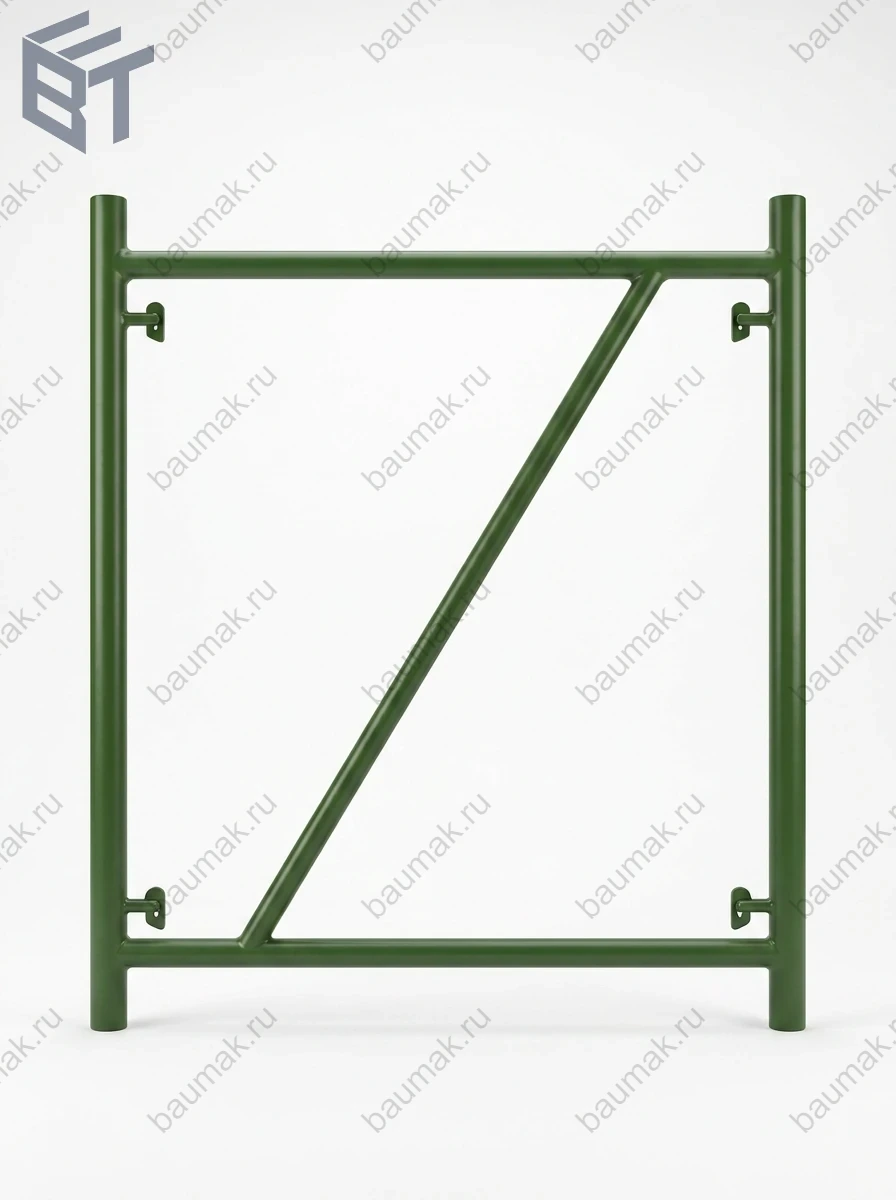

Вертикальные стойки выполнены из трубы стальной диаметром 60 мм с толщиной стенки 3 мм. Горизонтальные перемычки – из трубы стальной диаметром 48 мм с толщиной стенки 3 мм. Соединения элементов выполнены сваркой. По умолчанию стойка поставляется с монтажными отверстиями, но по согласованию с заказчиком возможно изготовление без отверстий. Габаритные размеры: ширина – 1500 мм, высота – 1200 мм. Масса – 21,40 кг.

Технические характеристики

• Максимальная нагрузка на одну стойку – 77 кН (при высоте ячейки 1,5×1,5 м и общей высоте конструкции не более 6 м).

• Оборачиваемость – не менее 10 циклов при соблюдении правил хранения и монтажа.

• Совместимость – унифицирована со всеми элементами усиленной системы: винтовыми опорами, унивилками, ригелями, диагональными крестовинами.

Пять преимуществ, которые влияют на ваш выбор

1. Повышенная несущая способность – 77 кН позволяют выдерживать тяжёлые перекрытия и интенсивные нагрузки без деформаций.

2. Усиленная конструкция – труба 60×3 мм обеспечивает высокую жёсткость и устойчивость к изгибу.

3. Надёжность – увеличенное сечение стоек и горизонтальных ригелей (48×3 мм) гарантирует долговечность при интенсивной эксплуатации.

4. Быстрая сборка – замковые соединения с крестовинами фиксируются без ключей и болтов.

5. Гибкость – возможность заказа без отверстий под вашу оснастку.

Сравнение с аналогами

В отличие от стандартных решений на трубе 48 мм, усиленная стойка оснащена вертикальными стойками из трубы 60×3 мм, что обеспечивает повышенную несущую способность до 77 кН против 60 кН у стандартной системы. Горизонтальные перемычки также усилены – толщина стенки увеличена до 3 мм вместо 2 мм. Это позволяет применять стойку в условиях высоких нагрузок, при больших пролётах и высотах. При массе 21,40 кг изделие остаётся удобным для монтажа, а увеличенная прочность компенсирует незначительное повышение веса по сравнению со стандартной стойкой аналогичного размера. Дополнительным преимуществом является возможность поставки как с отверстиями, так и без них – это позволяет адаптировать стойку под конкретные условия и оснастку заказчика.

Как заказать и что учесть

• Укажите нужную высоту и ширину (доступны другие типоразмеры по запросу).

• При необходимости сообщите о желании изготовить стойку без отверстий.

• Минимальная партия и сроки – уточняйте у менеджеров.
